安述智能小巧大功率GaN氮化鎵適配器方案240W
GaN氮化鎵功率芯片憑借高頻、高效、高耐壓等特性在快充領域大放異彩，但截至目前來看，還主要集中在30W-100W功率段，因此很多功率較低的輕薄筆記本能夠享受到此波紅利，而很多功率較大的游戲筆記本電腦、視頻剪輯、圖片制作等工作用筆記本就很難運用的上了，相信隨著GaN氮化鎵功率芯片不斷發展，基于GaN氮化鎵設計的電源適配器的功率會越來越大。
近期安述智能推出的一款240W氮化鎵+碳化硅適配器，這么大的輸出功率不僅可以喂飽目前市面上絕大多數游戲本、工作本，而且這么大功率下機身尺寸僅為103*72*29mm，功率密度達到1.12W/cm3，比常見的氮化鎵適配器功率密度更大，是名副其實的小巧大功率GaN氮化鎵適配器方案240W。
安述智能小巧大功率GaN氮化鎵適配器參數：
（1）型號：AS-240W
（2）輸入：100-240V~50/60HZ 2.6A
（3）輸出：19.5V12.3A
（4）制造商：深圳市安述智能科技有限公司
（5）充電器已經通過了CE、FCC和RoHS認證。

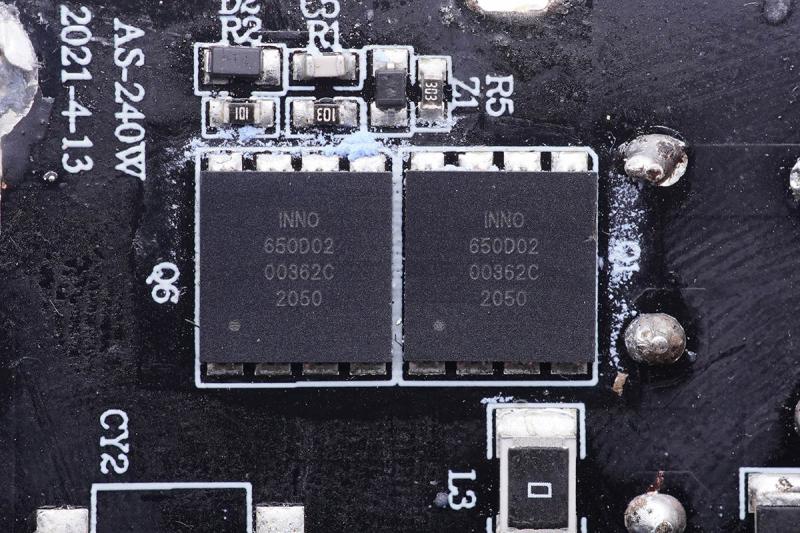

通過拆解此款安述智能小巧大功率GaN氮化鎵適配器方案240W發現非常有意思的一點，PFC升壓開關管采用兩顆英諾賽科INN650D02氮化鎵功率芯片，LLC開關電源的兩顆高壓開關MOS管也是采用的英諾賽科INN650D02氮化鎵功率芯片。
INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

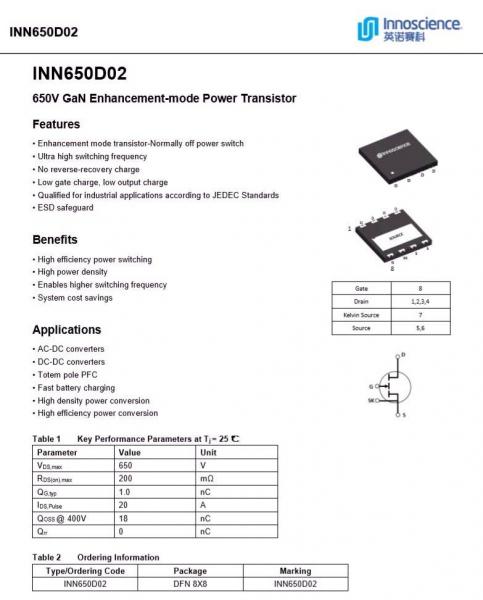

英諾賽科INN650D02氮化鎵功率芯片，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。
通過拆解此款安述智能小巧大功率GaN氮化鎵適配器方案240W發現非常有意思的一點，PFC升壓開關管采用兩顆英諾賽科INN650D02氮化鎵功率芯片，LLC開關電源的兩顆高壓開關MOS管也是采用的英諾賽科INN650D02氮化鎵功率芯片。
INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。
英諾賽科INN650D02氮化鎵功率芯片，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。
鄭重申明：聚泉鑫以外的任何單位或個人，不得使用該案例作為工作成功展示！
