英集芯PD快充全套多口方案選型介紹_聚泉鑫
一、雙C口并聯方案
雙C并聯方案，覆蓋輸出35W~100W功率段
并聯方案架構由兩路Flyback+協議IP2738U BC組成單口時兩路Flyback功率疊加輸出，獲得單口最大功率雙口時獨立快充，由各自的Flyback負責對應端口的供電。
可支持快充協議:PD2.0/PD3.0/PD3.1/PD3.2/PPSQC5/QC4+/QC3+/QC3.0/QC2.0,,FCP SCP AFCSFCP,MTK PE+ 2.0/1.1,Apple ,BC1.2,UFCS
注1:并聯方案協議需選用定制型號IP2738U BC，其向下兼容IP2738U所有功能，增加支持CO、CF調壓并聯架構。
注2:兩路Flyback可以是相同功率，也可以一大一小，雙口同插時本組Flyback功率決定對應輸出口對外所能提供最大功率。根據輸出口功率大小可變更AC-DC方案，小功率可采用合封方案如IP2036+IP2008Ls等。
二、2C1A雙路并聯方案

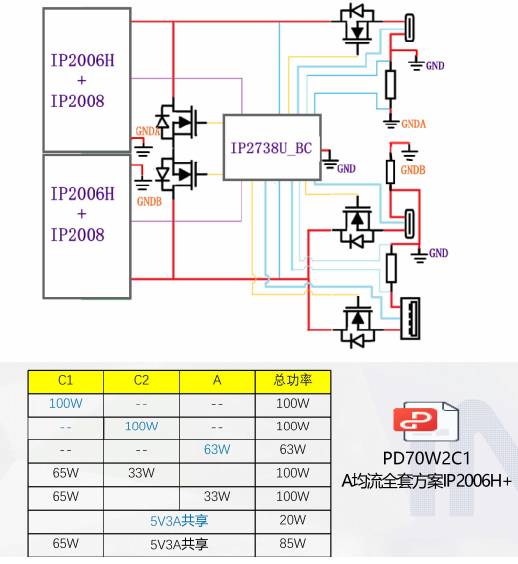

2C1A并聯方案，在雙C并聯方案基礎上增加一A口，覆蓋輸出35W~100W功率段
并聯方案架構由兩路Flyback+協議IP2738U BC組成單口時兩路Flyback功率看加輸出，獲得單口最大功率雙口時獨立快充，由各自的Flyback負責對應端口的供電。
可支持快充協議:PD2.0/PD3.0/PD3.1/PD3.2/PPSQC5/QC4+/QC3+/QC3.0/QC2.0,,FCP, SCP AFC,SFCP,MTK PE+ 2.0/1.1,Apple,BC1.2,UFCS
注1:因只使用一顆IP2738U BC，故C2口僅支持CC通信協議，DP2，DM2給到A口使用;C2A同插進入共享模式。A口外接差分運放做電流檢測，當電流小于一定值時，釋放C2進入快充。
注2:兩路Flyback可以是相同功率，也可以一大一小，雙口同插時本組Flyback功率決定對應輸出口對外所能提供最大功率。根據輸出口功率大小可變更AC-DC方案，小功率可采用合封方案如IP2036+IP2008Ls等。
三、2C1A/3C雙Flyback方案--任意雙插獲得最大功率
2C1A/3C分立方案，覆蓋輸出35W~100W功率段。

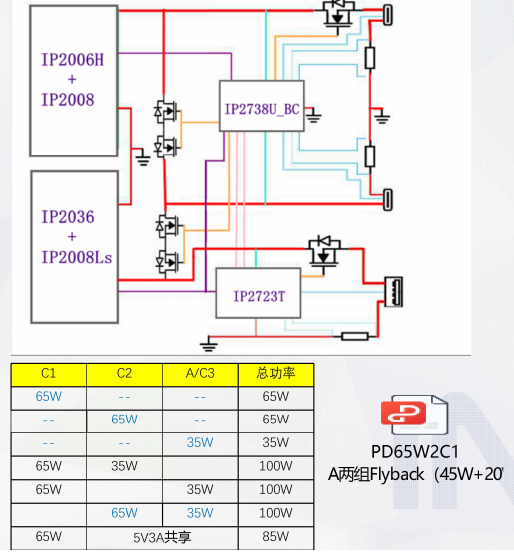

方案架構由兩路Flyback+協議IP2738U BC+IP2723T組成方案特點任意雙插可獲得最大功率輸出，三口同插C2A(C2C3)進入共享模式。
可支持快充協議:PD2.0/PD3.0/PD3.1/PD3.2/PPSQC5/QC4+/QC3+/QC3.0/QC2.0,,FCP, SCP AFC,SFCP,MTK PE+ 2.0/1.1,Apple ,BC1.2,UFCS
注1:該方案更適合兩路Flyback一大一小功率組合，實現任意雙插獲得最大功率輸出，具有較高的性價比;
單口輸出僅得單路最大功率，三口同插則有兩口進入共享。
四、2C1A雙Flyback低成本方案
2C1A分立低成本方案，覆蓋輸出35W~100W功率段。

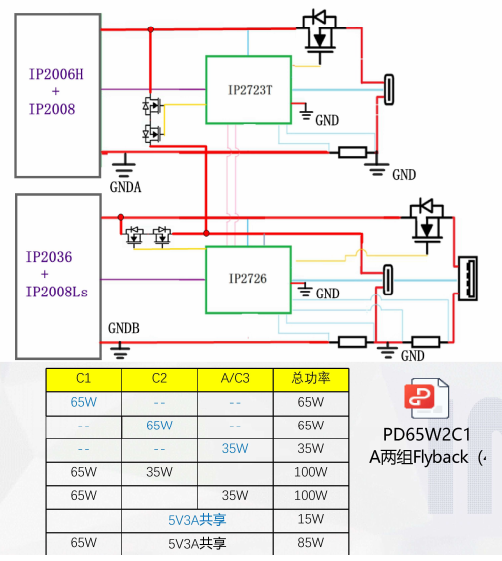

方案架構由兩路Flyback+協議IP2723T+IP2726組成方案特點:單插任意C口可獲得單路最大功率，性價比高。
可支持快充協議:PD2.0/PD3.0/PD3.1/PD3.2/PPSQC5/QC4+/QC3+/QC3.0/QC2.0,,FCP SCP AFCSFCP,MTK PE+ 2.0/1.1,Apple ,BC1.2
注1:該方案更適合兩路Flyback一大一小功率組合，確保C口單插可獲得單路最大功率。
五、傳統雙口方案架構簡介
雙C常規方案，覆蓋輸出35W~100W功率段。

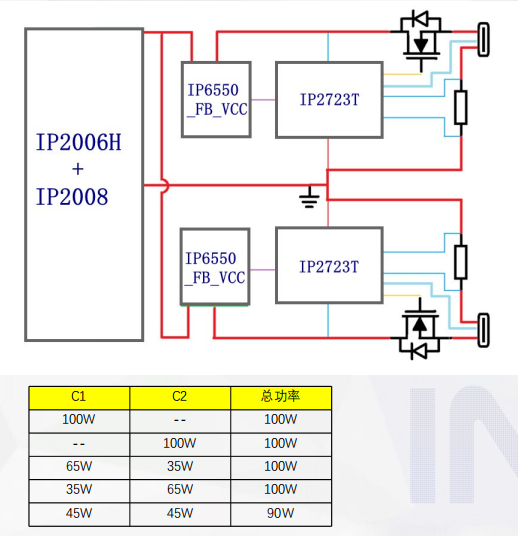

輸出配Flyback+Buck*2+IP2723T*2/IP2738U*1的架構，置靈活，可實現雙插快充乃至雙口動態功率分配。
可支持快充協議:PD2.0/PD3.0/PD3.1/PD3.2/PPSQC5/QC4+/QC3+/QC3.0/QC2.0,,FCP, SCP, AFC,SFCP,MTK PE+ 2.0/1.1,Apple ,Bc1.2
注:如需兼容UFCS協議或動態功率分配等導致協議空間不足時可選擇IP2738U替代兩個IP2723T。
鄭重申明：聚泉鑫以外的任何單位或個人，不得使用該案例作為工作成功展示！
