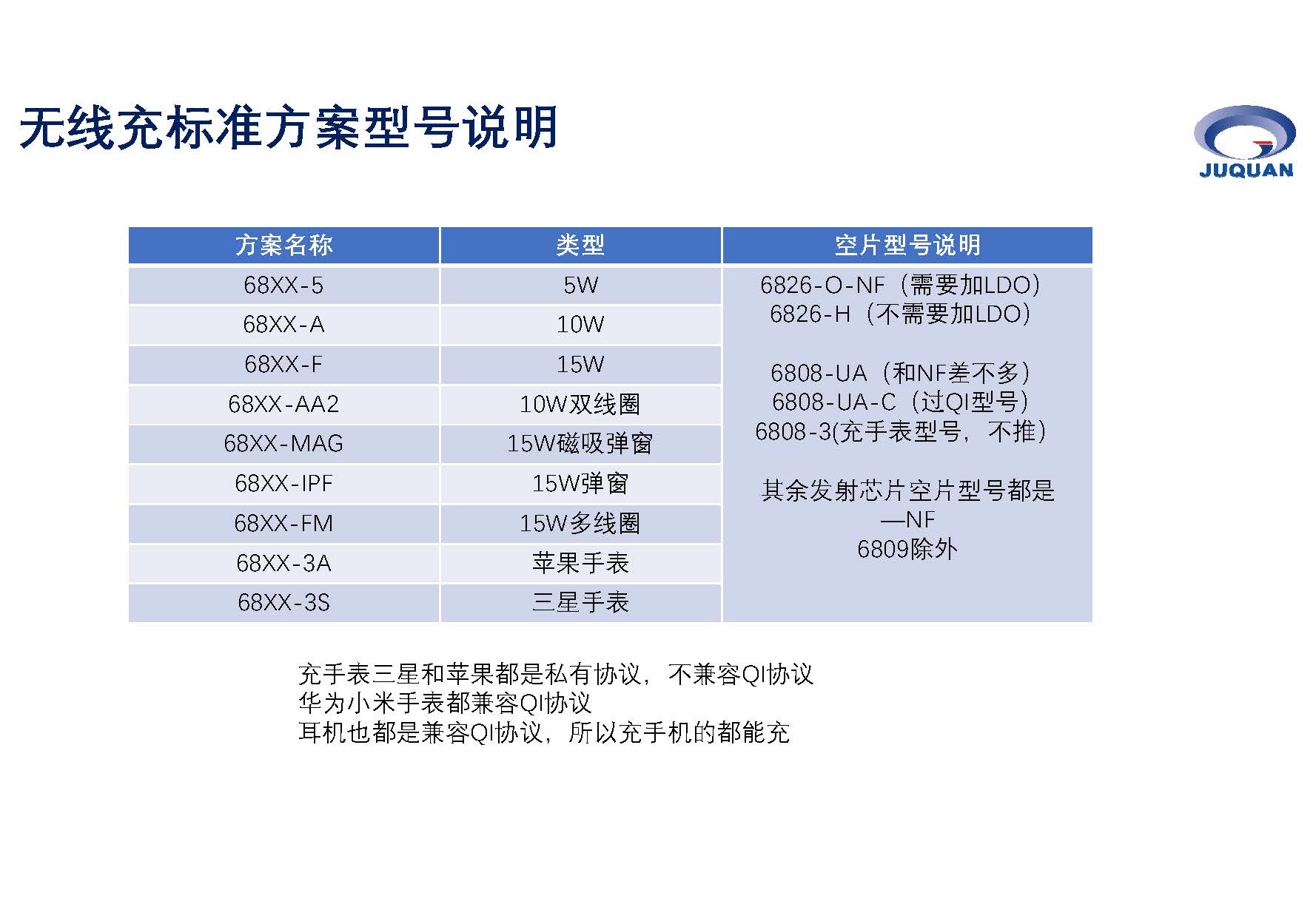

qi無線充電原理 ,無線充標準方案型號無線充線圈_聚泉鑫

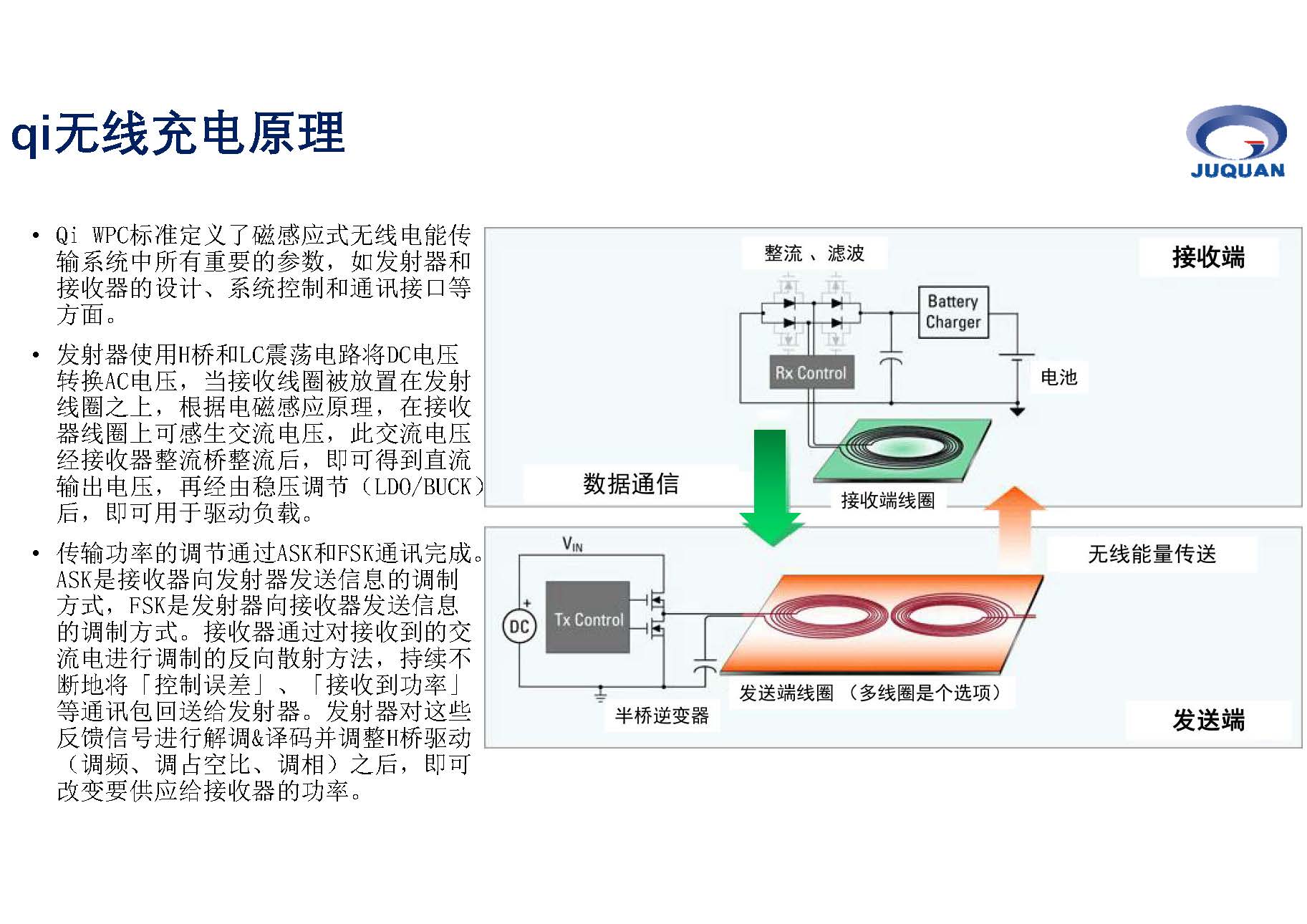

一、qi無線充電原理
Qi WPC標準定義了磁感應式無線電能傳輸系統中所有重要的參數，如發射器和接收器的設計、系統控制和通訊接口等方面。

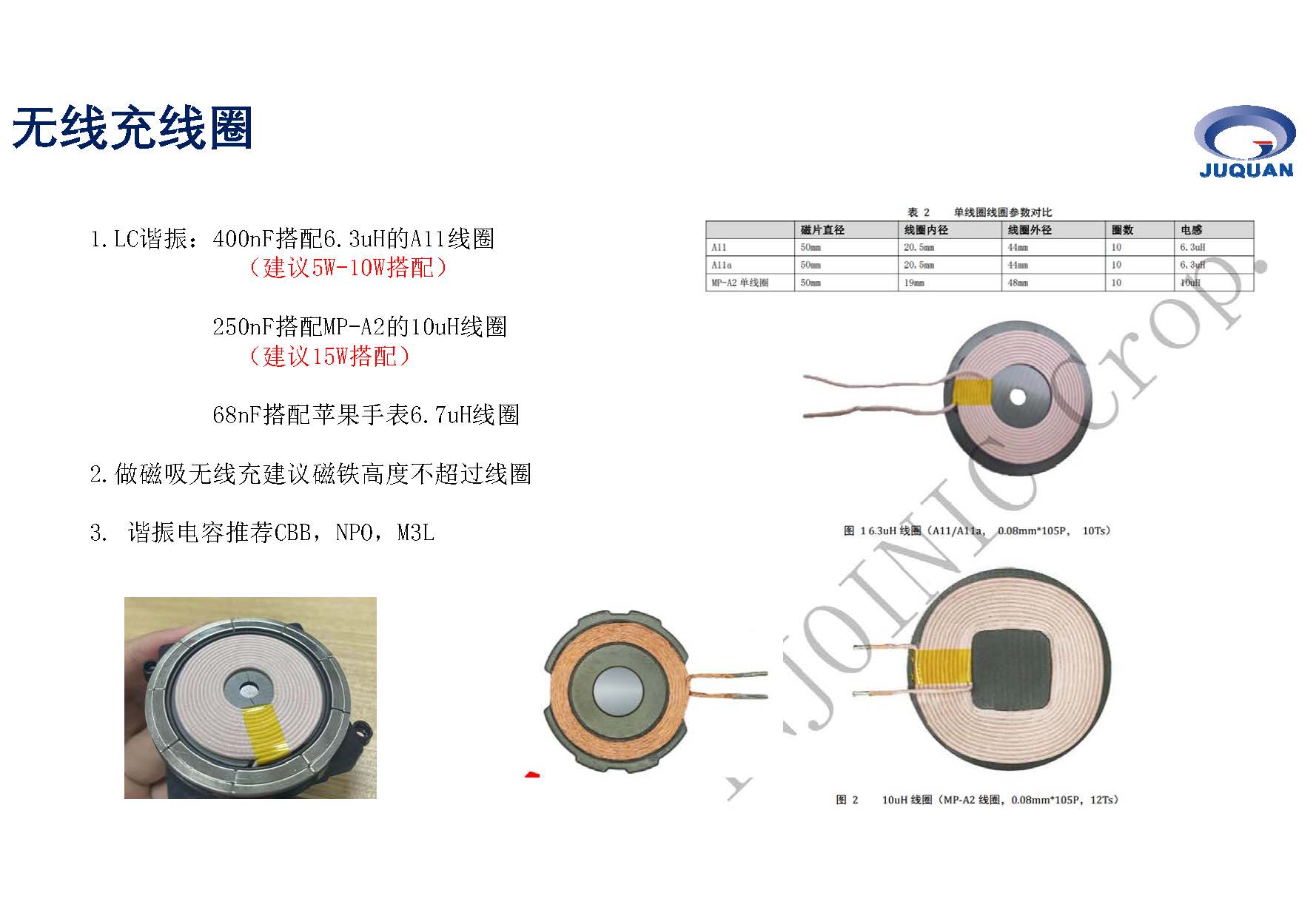

發射器使用H橋和LC震蕩電路將DC電壓轉換AC電壓，當接收線圈被放置在發射線圈之上，根據電磁感應原理，在接收器線圈上可感生交流電壓，此交流電壓經接收器整流橋整流后，即可得到直流輸出電壓，再經由穩壓調節（LDO/BUCK）后，即可用于驅動負載。
傳輸功率的調節通過ASK和FSK通訊完成。ASK是接收器向發射器發送信息的調制方式，F(xiàn)SK是發射器向接收器發送信息的調制方式。接收器通過對接收到的交流電進行調制的反向散射方法，持續不斷地將「控制誤差」、「接收到功率」等通訊包回送給發射器。發射器對這些反饋信號進行解調&譯碼并調整H橋驅動（調頻、調占空比、調相）之后，即可改變要供應給接收器的功率。

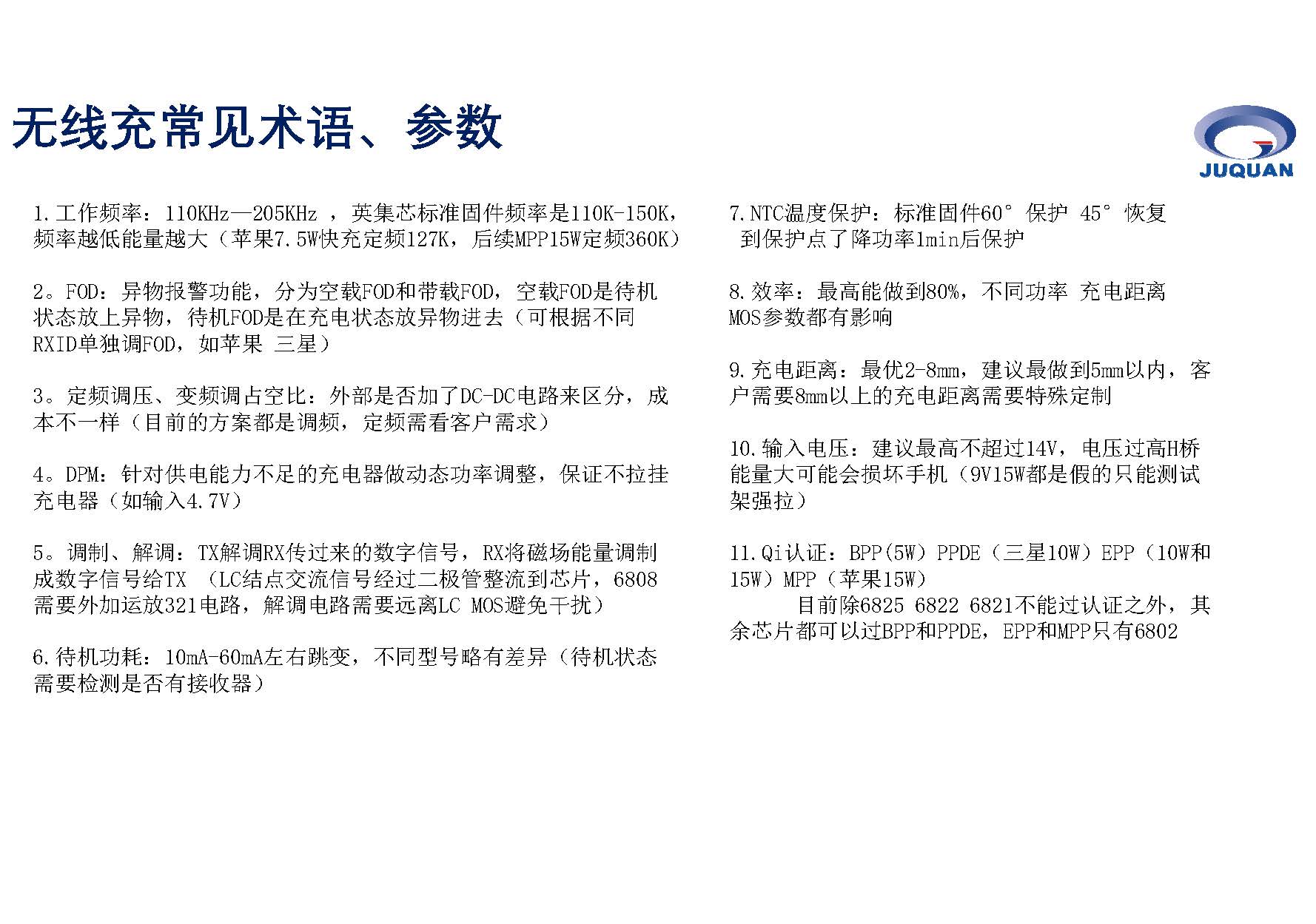

無線充常見術語、參數
工作頻率：110KHz—205KHz ，英集芯標準固件頻率是110K-150K，頻率越低能量越大（蘋果7.5W快充定頻127K，后續MPP15W定頻360K）
2。FOD：異物報警功能，分為空載FOD和帶載FOD，空載FOD是待機狀態放上異物，待機FOD是在充電狀態放異物進去（可根據不同RXID單獨調FOD，如蘋果 三星）
3。定頻調壓、變頻調占空比：外部是否加了DC-DC電路來區分，成本不一樣（目前的方案都是調頻，定頻需看客戶需求）
4。DPM：針對供電能力不足的充電器做動態功率調整，保證不拉掛充電器（如輸入4.7V）

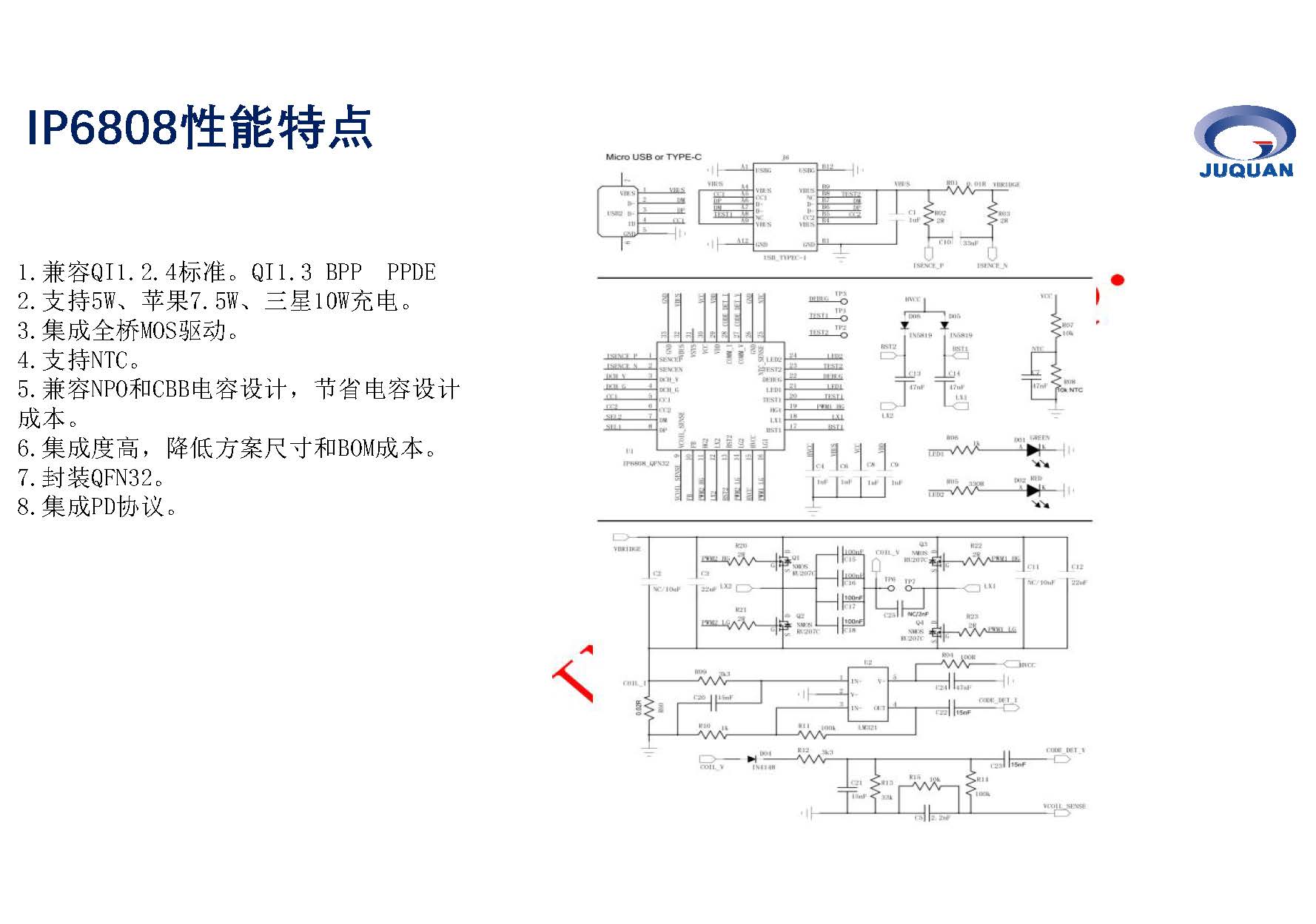

5。調制、解調：TX解調RX傳過來的數字信號，RX將磁場能量調制成數字信號給TX （LC結點交流信號經過二極管整流到芯片，6808需要外加運放321電路，解調電路需要遠離LC MOS避免干擾）

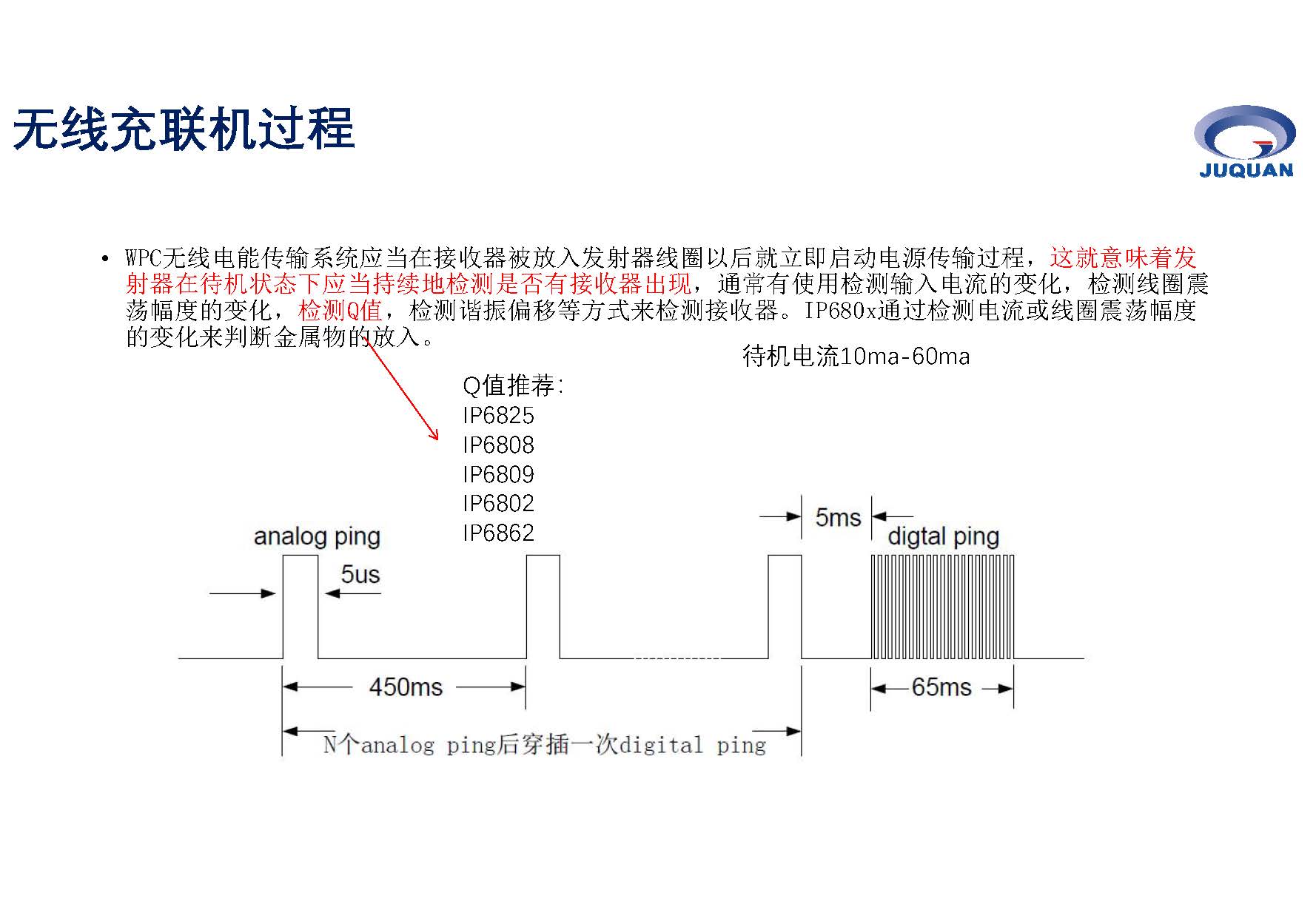

6.待機功耗：10mA-60mA左右跳變，不同型號略有差異（待機狀態需要檢測是否有接收器）
7.NTC溫度保護：標準固件60°保護 45°恢復
到保護點了降功率1min后保護
8.效率：最高能做到80%，不同功率 充電距離 MOS參數都有影響
9.充電距離：最優2-8mm，建議最做到5mm以內，客戶需要8mm以上的充電距離需要特殊定制
10.輸入電壓：建議最高不超過14V，電壓過高H橋能量大可能會損壞手機（9V15W都是假的只能測試架強拉）
11.Qi認證：BPP(5W）PPDE（三星10W）EPP（10W和15W）MPP（蘋果15W）

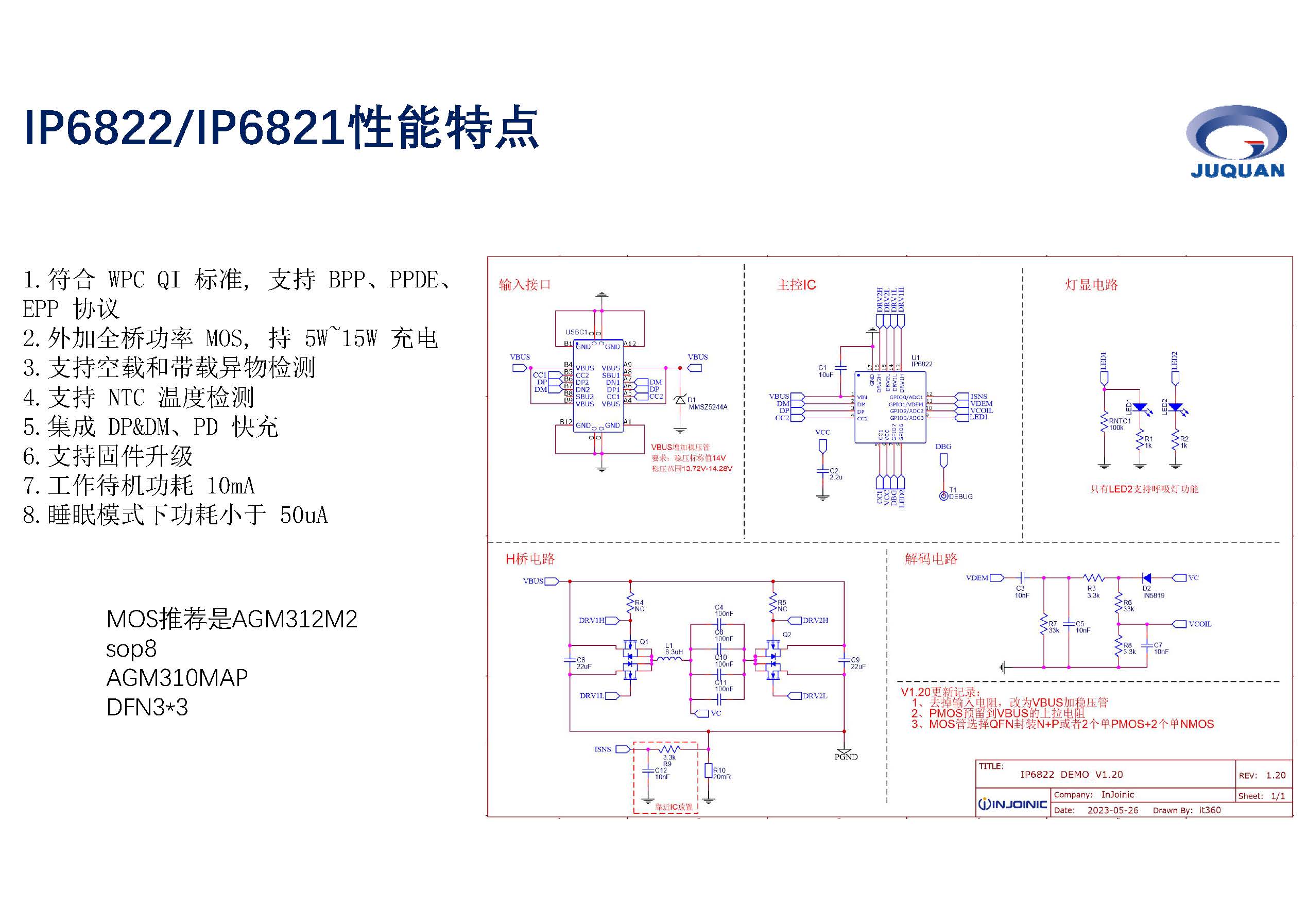

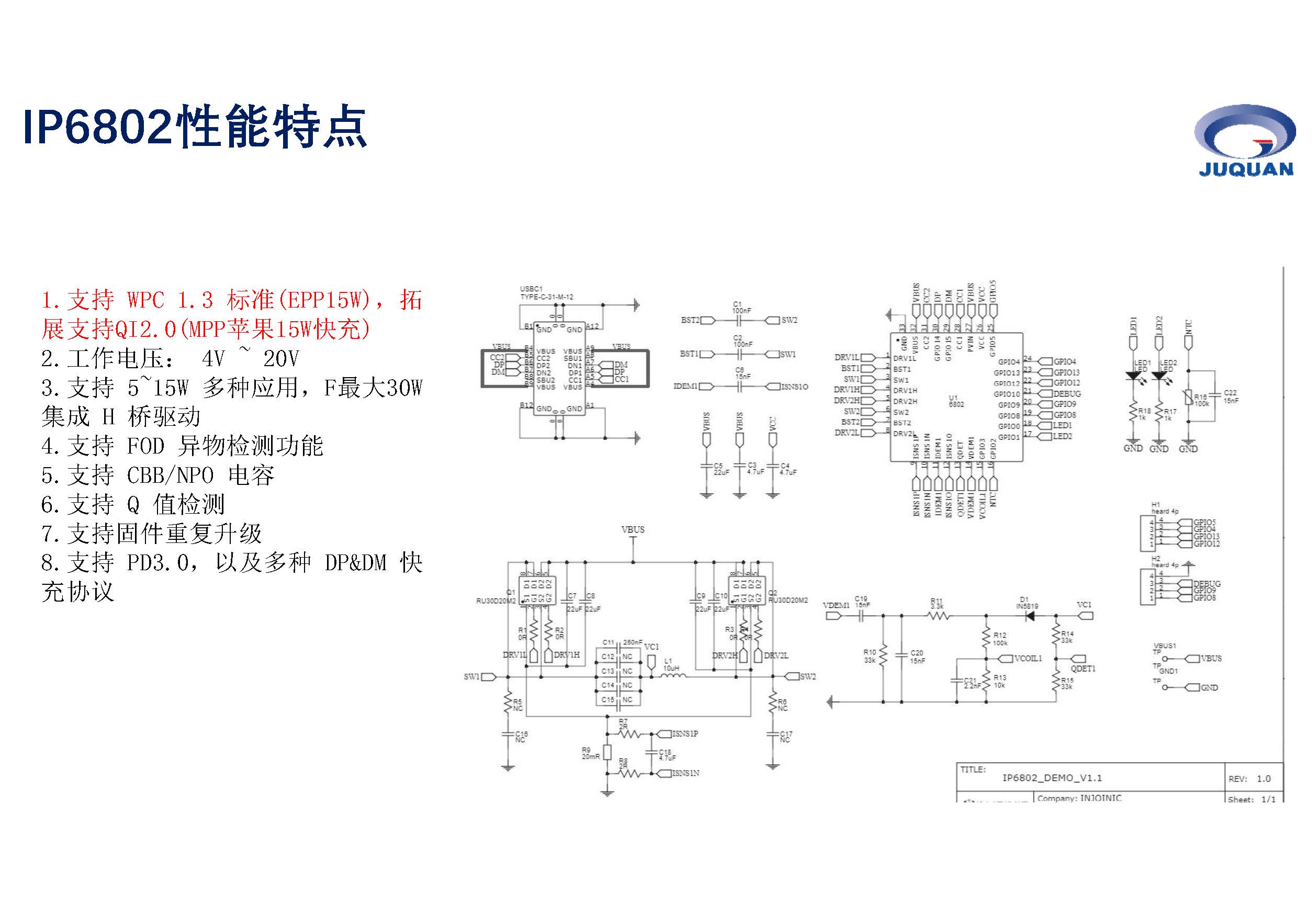

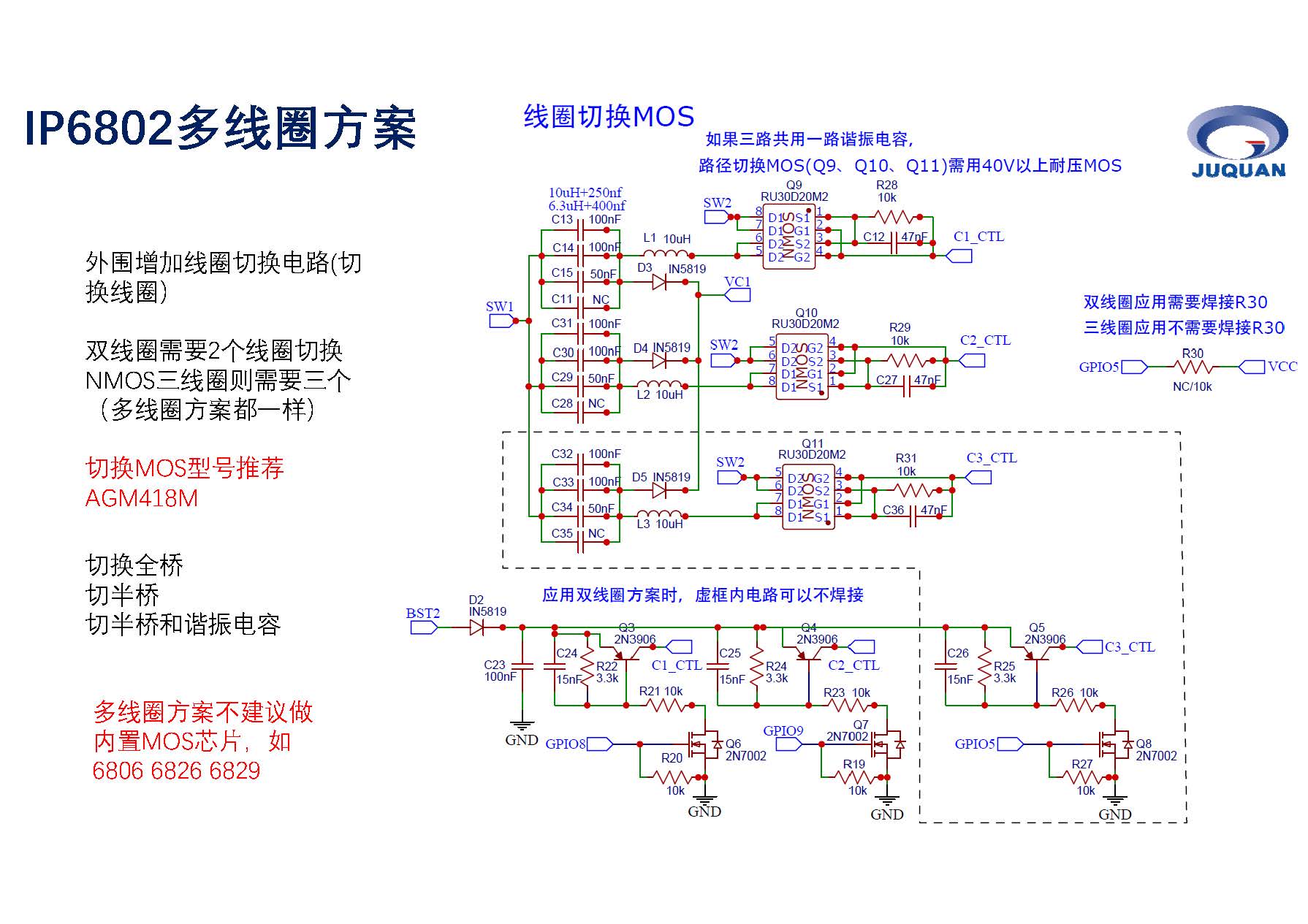

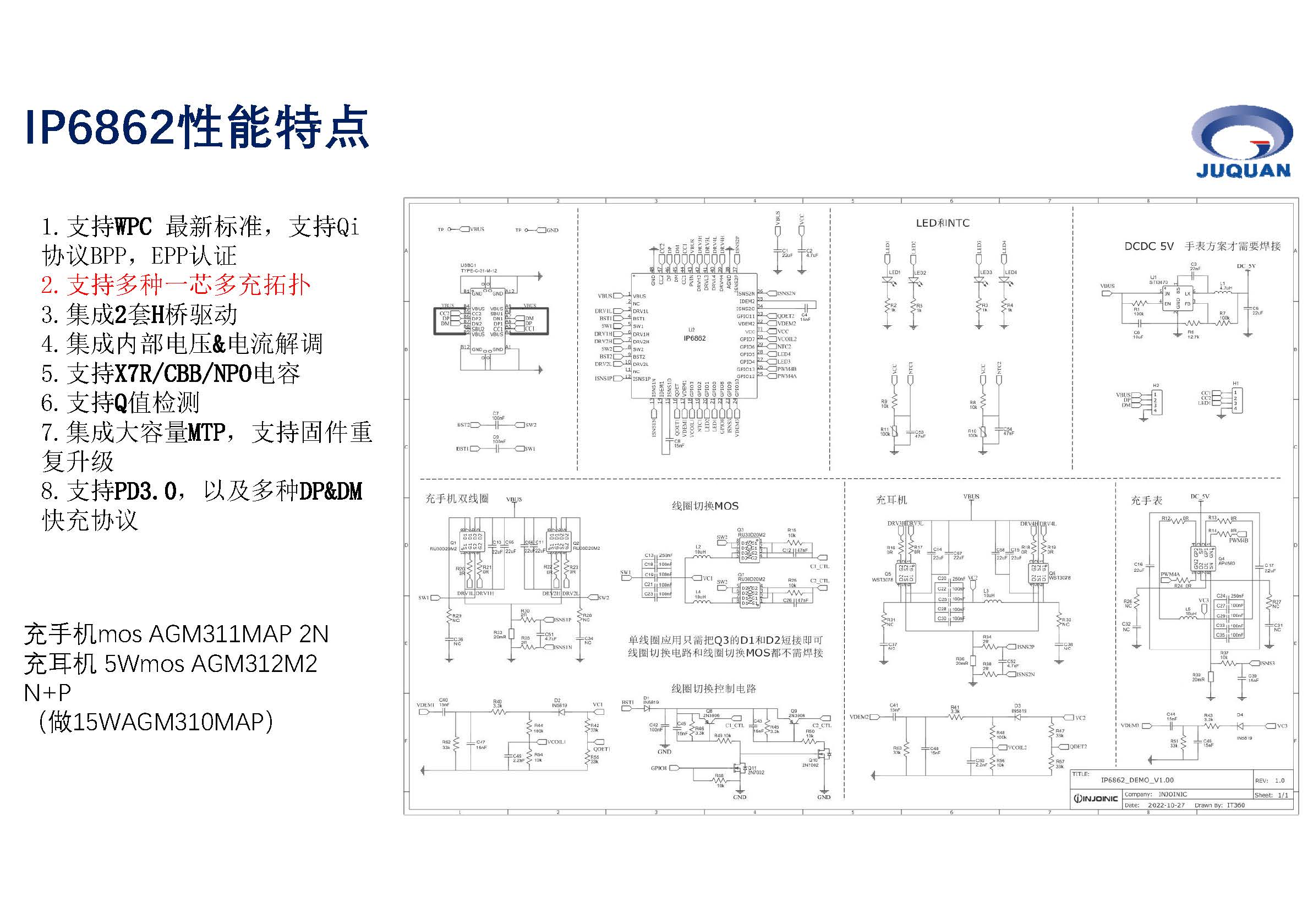

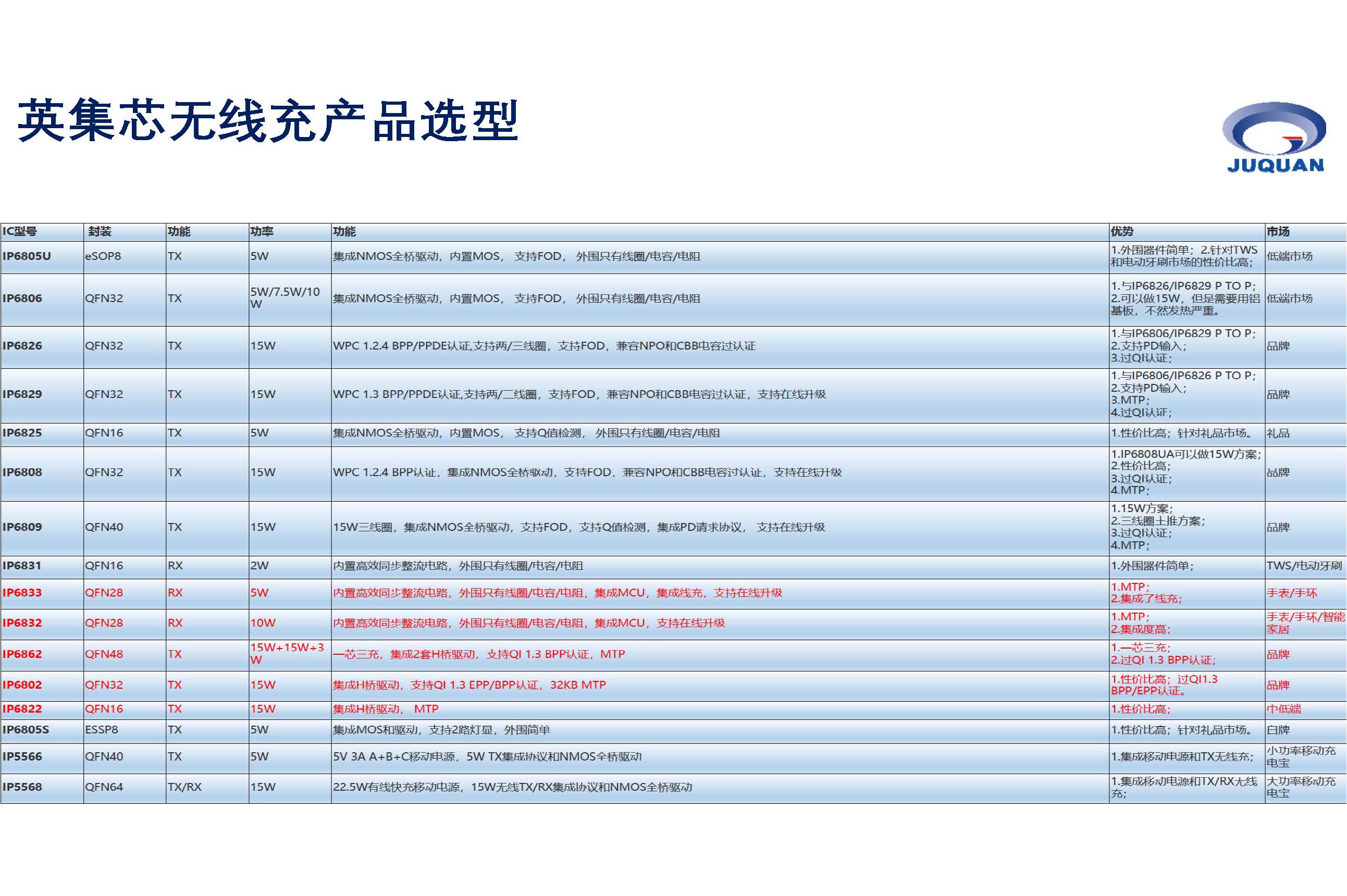

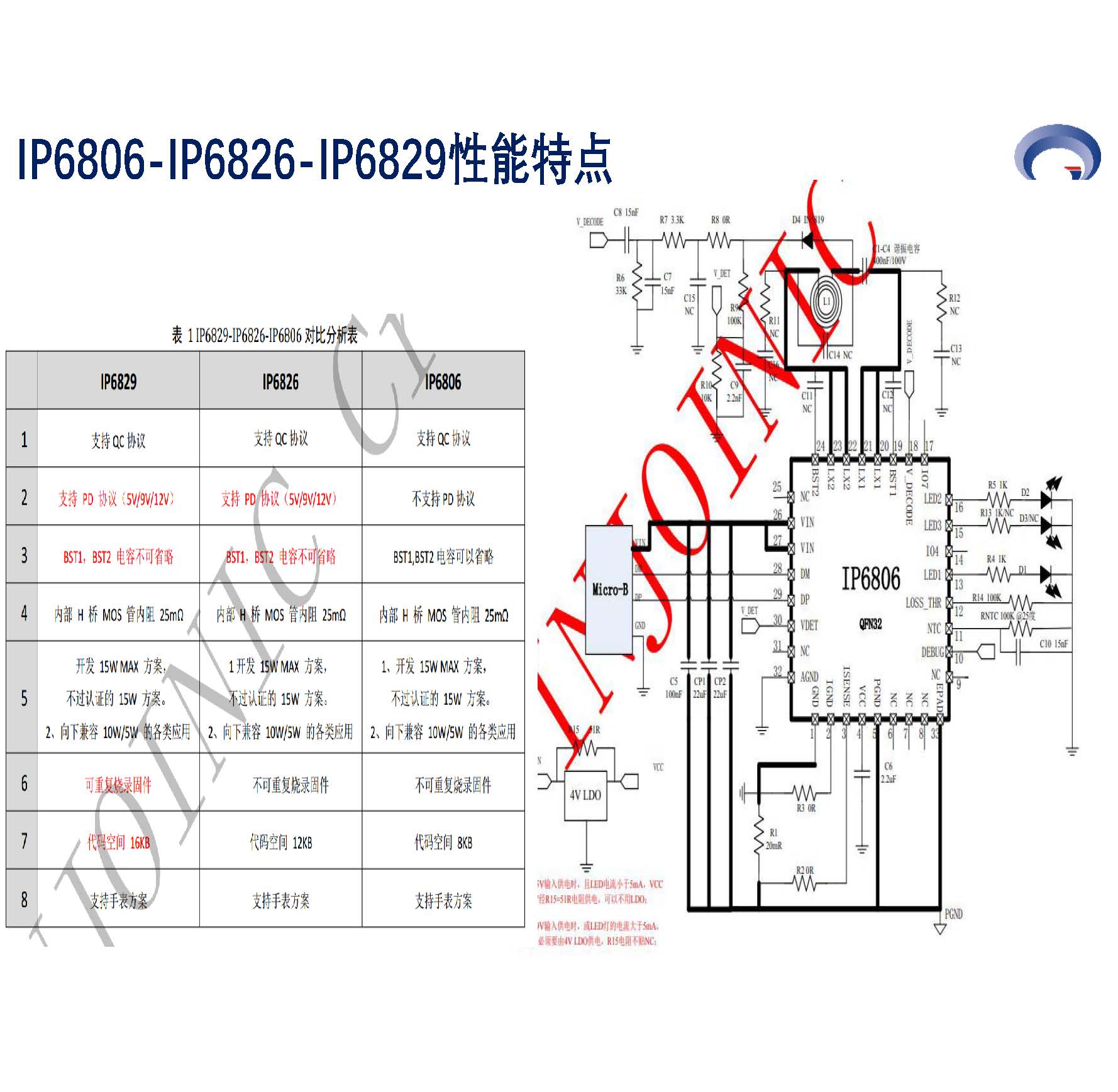

目前除6825 6822 6821不能過認證之外，其余芯片都可以過BPP和PPDE，EPP和MPP只有6802
