無源器件瓷片電容“奇怪的參數”解讀
2023-03-01 13:15 無源器件瓷片電容 “奇怪的參數”解讀 瀏覽次數：（）
在選擇無極性電容時，面對電容上面X5R、X7R、Y5V、C0G看上去很奇怪的參數，你是不是也和我一樣經常摸不著頭腦？這些無源器件因?yàn)樘〗?jīng)常被我們忽略。今天，讓我們一起讀懂這些“奇怪的參數”吧！
這類參數描述了電容采用的電介質材料類別，溫度特性以及誤差等參數，不同的值也對應著一定的電容容量的范圍。具體來說，就是：
X7R常用于容量為3300pF~0.33uF的電容，這類電容適用于濾波，耦合等場合，電介質常數比較大，當溫度從0°C變化為70°C時，電容容量的變化為±15%；Y5P與Y5V常用于容量為150pF~2nF的電容，溫度范圍比較寬，隨著溫度變化，電容容量變化范圍為±10%或者+22%/-82%。
對于其他的編碼與溫度特性的關系，大家可以參考表4-1。例如，X5R的意思就是該電容的正常工作溫度為-55°C~+85°C，對應的電容容量變化為±15%。

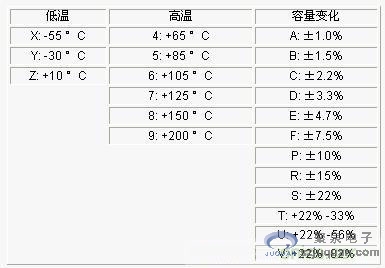

圖4-1：電容的溫度與容量誤差編碼
常用的NP0、X7R、Z5U和Y5V性能和應用 以及采購中應注意的訂貨事項以引起大家的注意。不同的公司對于上述不同性能的電容器可能有不同的命名方法，這里我們引用的是AVX公司的命名方法，其他公 司的產品請參照該公司的產品手冊。 NP0、X7R、Z5U和Y5V的主要區別是它們的填充介質不同。在相同的體積下由于填充介質不同所組成的電容器的容量就不同，隨之帶來的電容器的介質損耗、容量穩定性等也就不同。所以在使用電容器時應根據電容器在電路中作用不同來選用不同的電容器。
