南芯SC7000負載帶USB端口智能協議識別功能和輸出限流
2023-02-18 15:23 南芯SC7000負載開關 帶USB端口智能協議 瀏覽次數：（）
南芯SC7000負載開關（load switch）適用于電源軌總線到輸出端口的開關控制，并提供端口保護，是一種簡單而經濟高效的端口隔離和保護器件。南芯Southchip的負載開關集成了超低導通阻抗（12mΩ Rdson）的N溝道MOSFET，無懼重載應用；支持4-5.6V的輸出電壓，并可通過外部電阻設置0.5A~5A的限流保護；支持USB口的協議識別，即DPDM/CC智能檢測，包括BC1.2協議，DCP、蘋果模式、三星模式等，以支持不同手機設備，非常適用于充電器或者筆記本的USB輸出端口。
南芯SC7000是一顆集成了超低Rdson（12mΩ）的N溝道MOSFET負載開關，適用于USB Port及其他需要較高電流開關的應用。SC7000集成了限流功能，限流值可通過外部電阻設置。SC7000同時集成了一路DP/DM用于USB供電識別控制，SC7000監測DP/DM的電壓自動支持BC1.2 DCP模式，分壓模式及1.2V/1.2V模式，支持蘋果，三星，安卓設備。SC7000支持過壓保護，欠壓保護，短路保護，熱關斷，確保芯片正常工作在各種異常情況。SC7000只需要非常少的外圍器件來支持USB開關及充電應用，并采用TSOT23-6封裝。
南芯SC7000負載開關典型應用框圖

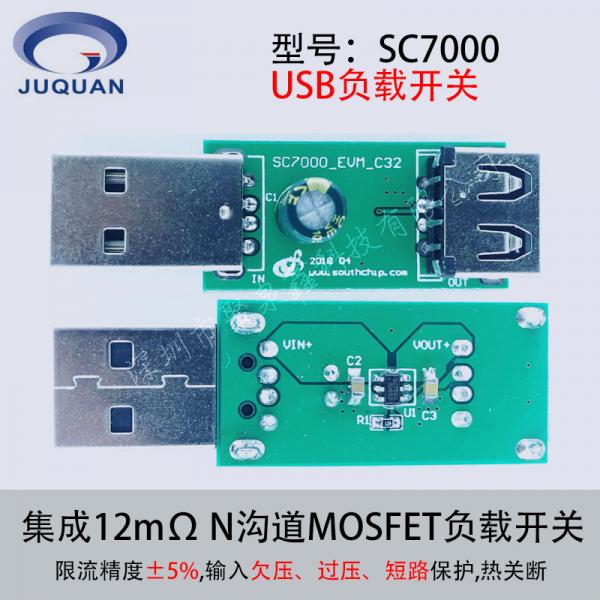

南芯SC7000負載開關demo測試樣板PCBA
南芯SC7000負載開關功能
● 集成超低Rdson 12mΩ NMOS
● 可配置的電流限流，限流精度±5%
● 內置軟起動
● 超低工作電流
● USB端口智能協議識別功能：
BC1.2 DCP模式
中國電信工業標準YD/T 1591-2009
蘋果設備（2.4A）D+/D-
三星設備D+/D-
● 輸入欠壓，過壓保護
● 短路保護
● 熱關斷
● ±8KV HBM ESD
● TSOT23-6封裝
