5w無線充電5v1a發射端tx芯片ip6805u外圍器件少成本低
ip6805u是一款5w無線充電5v1a發射端tx芯片SOC，兼容WPC Qi v1.2.4新標準，支持A11或A11a線圈，支持5W充電。集成NMOS全橋驅動和全橋功率MOS，輸入耐壓16V，可用于5w車載無線充電器方案。
ip6805u內置兩個對稱的的半橋驅動模塊內置功率MOS。PWM頻率可調范圍為110kHz~205kHz可調step低至0.25kHz
5w無線充電5v1a發射端tx芯片ip6805u FOD參數調整：
（1）ip6805u支持靜態FOD異物檢測和動態FOD異物檢測；
（2）靜態FOD是指在沒有無線充電時，能檢測到線圈上的異物；
（3）動態FOD是指正在無線充電時，能檢測到線圈上的異物，如需調整需要定制特殊固件參數；
ip6805u芯片的LED狀態指示IP6805U僅有1個LED管腳最多可支持兩路LED燈

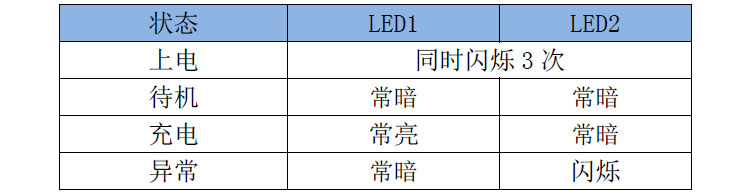

ip6805u標準固件的LED燈顯和系統狀態對應關系如下：
5w無線充電ip6805u芯片支持配置工具修改固件改變燈顯狀態
（1）如果是需要2個燈顯，則只有常亮、常暗、閃爍功能；
（2）如果只驅動1個燈，則可以支持常亮、常暗、閃爍、呼吸功能。
典型應用原理圖IP6805U只需要電容、電阻等少量無源器件即可實現完整功能的無線充電方案。
ip6805u是一款5w無線充電5v1a發射端tx芯片SOC，兼容WPC Qi v1.2.4新標準，支持A11或A11a線圈，支持5W充電。集成NMOS全橋驅動和全橋功率MOS，輸入耐壓16V，可用于5w車載無線充電器方案。
ip6805u內置兩個對稱的的半橋驅動模塊內置功率MOS。PWM頻率可調范圍為110kHz~205kHz可調step低至0.25kHz
5w無線充電5v1a發射端tx芯片ip6805u FOD參數調整：
（1）ip6805u支持靜態FOD異物檢測和動態FOD異物檢測；
（2）靜態FOD是指在沒有無線充電時，能檢測到線圈上的異物；
（3）動態FOD是指正在無線充電時，能檢測到線圈上的異物，如需調整需要定制特殊固件參數；
ip6805u芯片的LED狀態指示IP6805U僅有1個LED管腳最多可支持兩路LED燈
ip6805u標準固件的LED燈顯和系統狀態對應關系如下：
5w無線充電ip6805u芯片支持配置工具修改固件改變燈顯狀態
（1）如果是需要2個燈顯，則只有常亮、常暗、閃爍功能；
（2）如果只驅動1個燈，則可以支持常亮、常暗、閃爍、呼吸功能。
典型應用原理圖IP6805U只需要電容、電阻等少量無源器件即可實現完整功能的無線充電方案。
