杰華特JW1566A芯片IC產品規格書_聚泉鑫
杰華特JW1566A特點：
集成650V480mQGaN
更寬的VDD工作范圍(最高可達90V)
高效率的QR操作
最大260kHz開關頻率
可選的OCP和OPP功能不同的PD和QC輸出應用
極低的待機功耗
逐周期電流限制
可靠的故障保護:VDDOVP。VSOVP和UVP，棕入CS開放保護。OCP.OPPInternalOTP
頻率抖動以緩解EMI合規性
DFN5X6-7封裝
應用：
PD和快速充電器
寬輸出范圍的AC/DC適配器
JW?1566A 是一款集成 GaN 的隔離離線反激式轉換器，具有準諧振 (QR) 操作特性。 QR 控制通過降低開關損耗來提高效率，并通過自然頻率變化來提高 EMI 性能，并通過內部最大頻率限制來克服 QR 反激的固有缺點。
產品特點
集成 650V 480mΩ GaN
更寬的 VDD 工作范圍（高達 90V）
高效率的二維碼操作
最大 260kHz 開關頻率
針對不同 PD 和 QC 輸出應用的可選 OCP 和 OPP 功能
非常低的待機功耗
逐周期電流限制
產品參數
最大 260kHz 開關頻率
QFN5x6-7封裝

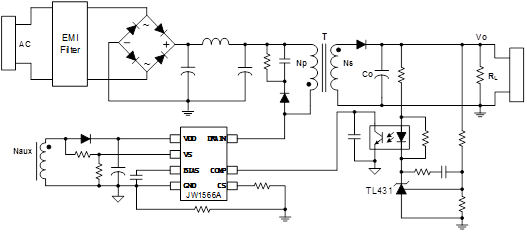

杰華特JW1566A芯片IC產品電路示意圖
描述
該JW1566A是一個孤立的離線反激轉換器與氮化集成，它具有準諧振(OR)操作。OR控制通過減少開關損耗提高效率，并有利于自然頻率變化的EMI性能，以及內部最大頻率限制，以克服OR反激的固有缺點。
該JW1566A結合PWM和PFM控制在不同的輸入和最高的平均效率的負載條件。它可以符合最嚴格的效率法規。
該JW1566A可在5毫米*6毫米DFN封裝。高度集成為隔離供電提供了一種簡單易用、元件數量少、效率高的應用解決方案。

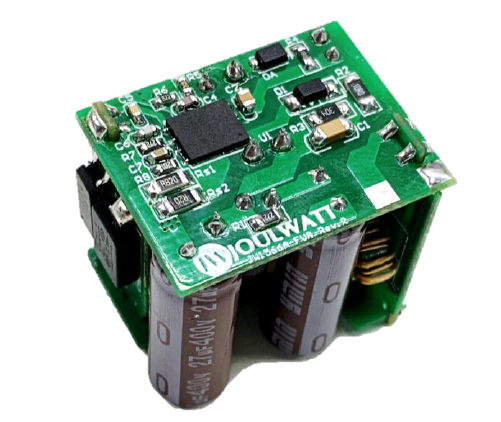

EV1566A_S0_R0_Rev0.11_EN_20211203.pdf
