5w主控?zé)o線充發射芯片模塊方案英集芯ip6805u_聚泉鑫

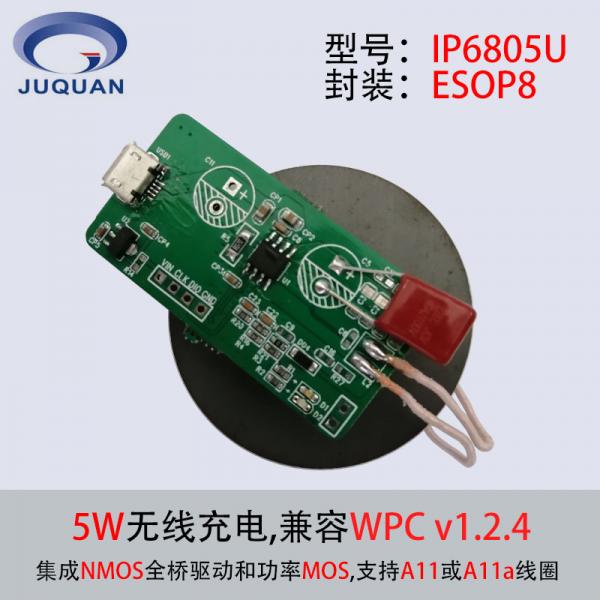

聚泉鑫科技推薦一款低成本5w無線充發射模塊，選用的方案是由英集芯ip6805u主控芯片組成。
英集芯ip6805u是一款用于5w無線充發射模塊的主控芯片，兼容WPC Qi v1.2.4新標準，支持A11或A11a線圈，支持5W充電。
其特點如下：
（1）兼容WPC v1.2.4標準
（2）支持5W應用
（3）輸入耐壓高達16V
（4）集成NMOS全橋驅動和全橋功率MOS
（5）集成內部電壓/電流解調
（6）支持FOD異物檢測功能
1、高靈敏靜態異物檢測
2、支持動態FDP檢測
（7）低靜態功耗和高效率
1、靜態電流10mA
2、實測系統充電效率高達97%
（8）兼容NPO電容和CBB電容
（9）針對供電能力不足的USB電源有動態功率調整功能(DPM)
1、支持低至5V500mA的充電器
（10）輸入過壓，過流保護功能
（11）最多可支持2路LED指示
（12）封裝：ESOP8
英集芯ip6805u芯片的FOD參數調整：
IP6805U支持靜態FOD異物檢測和動態FOD異物檢測；
靜態FOD是指在沒有無線充電時，能檢測到線圈上的異物；
動態FOD是指正在無線充電時，能檢測到線圈上的異物，如需調整需要定制特殊固件參數；
IP6805U可以通過調整V_DET引腳上的電容，來調整靜態FOD的靈敏度；
默認接2.2nF電容到地，使用標準的靜態FOD靈敏度；
所接的電容越大，靜態FOD的靈敏度越高，越容易檢測到異物；
