英集芯IP6862芯片三路無線充方案設計_聚泉鑫
一、方案型號說明
IP6862 是一款無線充電發射端控制芯片，片內集成全橋驅動電路、電壓&電流兩路ASK 通訊解調等模塊，最多支持三路無線充同時充電；主要型號如下：請按以下型號名稱申請DEMO 樣品。
二、設計注意事項
1、檢測線圈電流使用的20 毫歐電阻，需要使用溫度系數好（100ppm）、1%精度的金屬膜電阻；如果采樣電阻精度不夠，或溫飄導致阻值偏移，會導致電流檢測不準，影響IP6862 的正常工作；
2、手機充電的兩個20 毫歐采樣電阻，需要單獨從兩端走差分采樣線，否則會影響電流解碼和電流采樣精度，導致IP6862 工作異常。
3、H 橋應使用NMOS 和PMOS，需要使用功率NMOS 和PMOS；選用的NMOS 要求源漏電壓VDS≥20V，持續電流ID≥5A，導通阻抗RDS(ON)≤15mΩ，推薦使用的雙NMOS 型號是RU30D20M2，單NMOS 型號是RU207C；選用的PMOS 要求VDS≤-20V，ID≤-5A，導通阻抗RDS(ON)≤15mΩ，推薦的當PMOS 型號是RU30L30M。
4、經過H 橋驅動后，無線充的發射線圈與諧振電容通過產生諧振來傳遞能量，所以諧振電容的容值要求精確與穩定（溫度特性要好），諧振電容要求使用NPO 電容或CBB 電容，不能使用普通的電容，否則會影響傳輸效率和工作穩定性；
5、IP6862 會檢測無線充發射線圈的電流和電壓，線圈電流送入IP6862 進行解調和解碼；線圈電壓只需經過濾波，無需放大，送入IP6862 進行解調和解碼；
6、自舉電路BST 引腳中的二極管，需要使用肖特基二極管；線圈電壓采樣電路中的二極管，可以使用普通的二極管；流過這些二極管的電流都不大，可以使用較小封裝的型號；
7、IP6862 可以配合外接的NTC 電阻，實現過熱保護功能；當IP6862 檢測到NTC 引腳電壓小于1V 后，就
會關閉無線充發射；NTC 引腳默認上拉電阻接56K，NTC 電阻參數B 為3950，常溫25℃為100K。未使用NTC 時，應保證NTC 引腳上拉到VCC；
三、PCB 設計
1. 20mR 采樣電阻單獨走線，不能和GND 有重合，類差分走線到芯片端；參考走線如下：

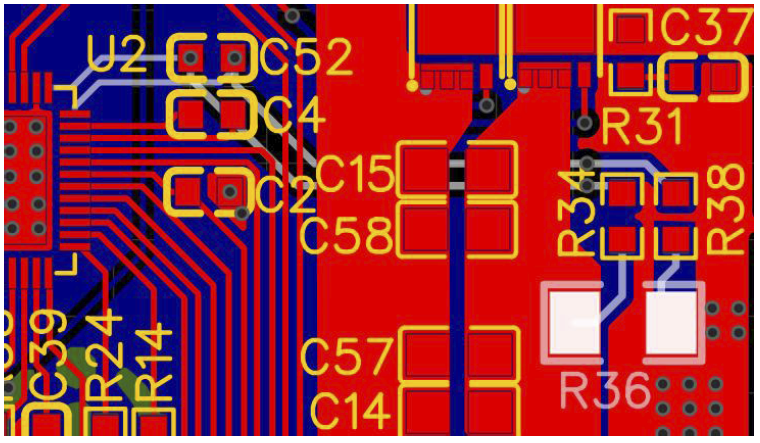

圖1 線圈0 20mR 采樣電阻走線

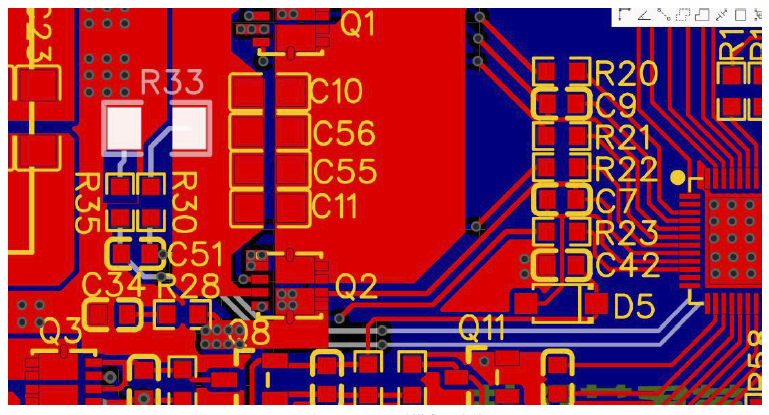

圖2 線圈1 20mR 采樣電阻走線
2. 20 毫歐采樣電阻的GND 與系統GND 之間連接要良好，要求打10 個以上的過孔連接到系統地；

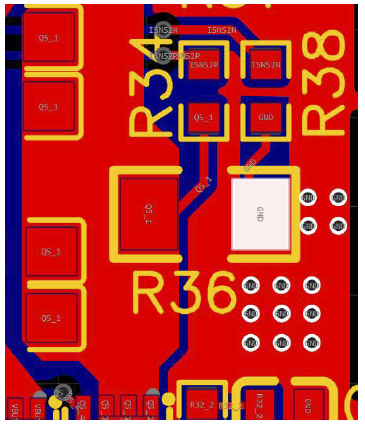

圖3 線圈0 20mR 接地鋪銅和過孔

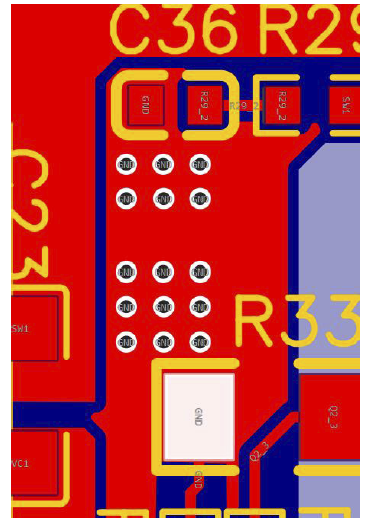

圖4 線圈1 20mR 鋪銅和過孔
3. 線圈電壓采樣電路，屬于重要敏感的模擬信號，應遠離H 橋的開關MOS，應注意線圈電壓電流采樣電路的走線，避免與H 橋的輸入電源或驅動信號有平行重合。

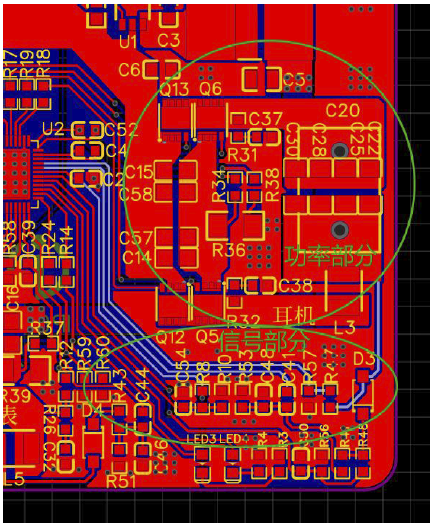

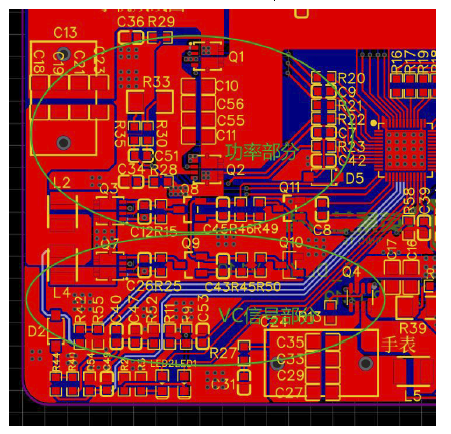

圖5 線圈0 功率部分和信號部分走線
圖6 線圈1 功率部分和信號部分走線
4. 無線充線圈和諧振電容的鋪銅，要避開IP6862 或者其他功率IC 的低壓信號，不要與低壓信號平行走線，防止線圈或者電容的高壓耦合到低壓信號里面導致IC 工作異常；需要盡量保證功率MOS 的網絡走線盡可能的短且粗，環路面積盡量??；

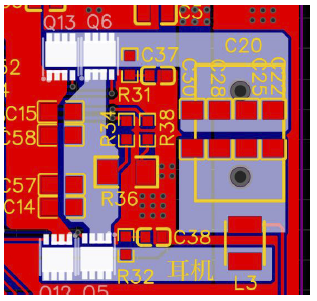

圖7 線圈0 功率MOS 走線

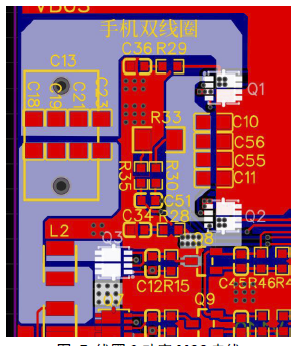

圖8 線圈1 功率MOS 走線

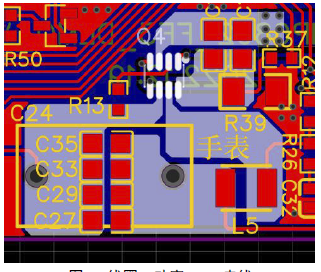

圖9 線圈2 功率MOS 走線
