高效率15W無線充Qi標準發射方案意法半導體ST出品
2023-03-03 16:14 高效率15W無線充Qi標準發射方案 產品型號：JQ3215 瀏覽次數：（）
無線充方案

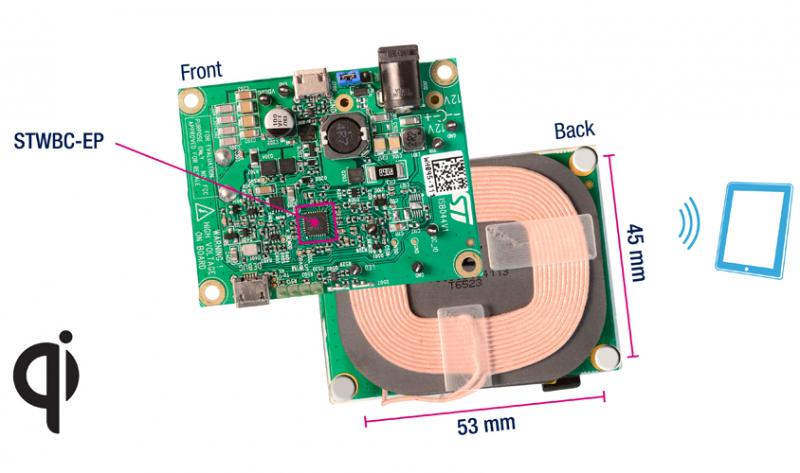

靈活高效的15W無線電池充電器發送器ST意法半導體STWBC-EP發射方案模組。
STWBC-EP是用于由ST意法半導體研發的無線電池充電器（WBC）發射機（TX）的數字控制器，用于擴展功率譜（EPP）無線充電聯盟（WPC）1.2認證應用，可達15W功率。
15W無線充Qi標準發射方案STWBC-EP特點：
（1）半橋拓?fù)鋵崿F(xiàn)了簡單、低成本的多線圈設計
（2）動態LP/MP模式取決于輸入電壓
（3）基于Q因數測量，成就更好的FOD（ST****技術）
（4）廣受歡迎的A6線圈，有效充電區域大（24*31mm）
（5）待機功耗低（16mW）
（6）基于Flash存儲器
基于STWBC-EP數字控制器，采用BOOST升壓輸入、半橋驅動設計。符合 Qi1.2.3 規范，可發送功率提高至 15W，支持 5V、9V、12V 輸入。STWBC-EP 可實現 Qi Extended Power Profile 傳送功率所需的所有必要功能。除了有效接收器探測和功率控制之外，還可通過與接收器之間的雙向通信支持?jǐn)U展異物檢測 （FOD），適用于智能電話、平板電腦和便攜式設備。STWBC-EP 提供了一個即插即用固件，幫助客戶輕松集成到成品中。此外還具有完善的文檔與 GUI，以支持設計。
