杰華特
描述
JW1572是一款高電壓精度恒壓控制器，適用于單級升壓型功率因數校正(PFC)應用。恒定導通時間控制策略保證了較高的功率因數，無需輸入電壓檢測電路，簡化了系統設計，節省了損耗。
臨界導通模式降低了開關損耗，改善了EMI性能，大大提高了效率?？梢蕴娲鶷EA19162
JW1572具有多種保護功能，包括VCC UVLOCs短路電流保護(SCP)、FB過壓保護、二次過電壓保護和過溫保護，大大提高了系統的安全性和可靠性。
JW1572可在SOP8封裝
特點：
低靜態電流
+0.6A/-14A峰值柵極驅動電流
高功率因數和低THD臨界導通模式高基準電壓精度寬工作范圍內的高效率輕載時降低頻率開放反饋保護禁用功能逐周期電流限制(CS電壓)內部過熱保護第二批OVP
SOP8軟件包
應用產品：SMPS，交直流適配器，平板電視

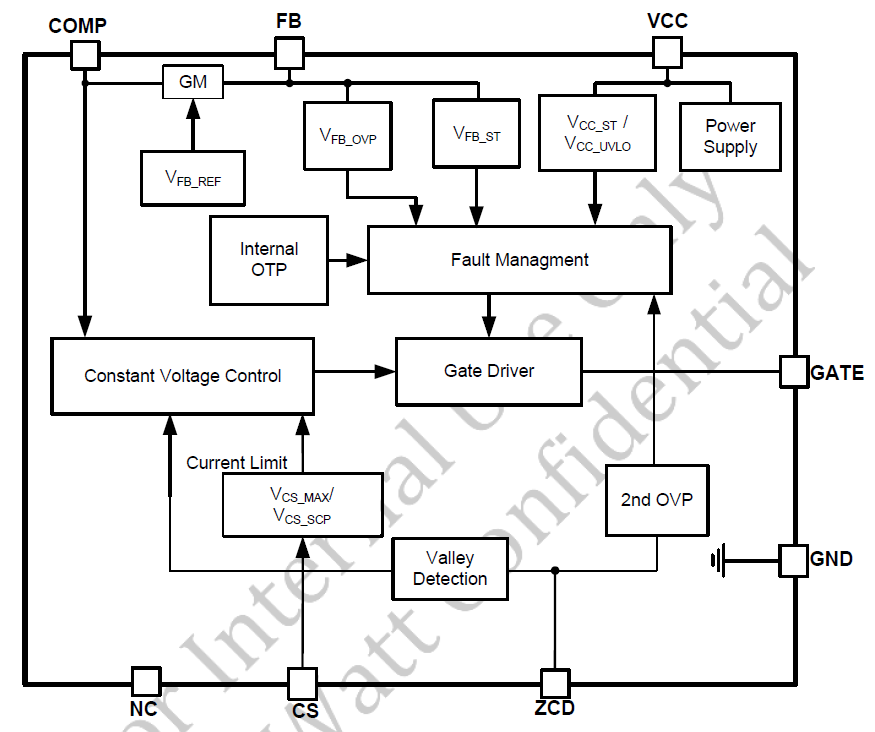

功能說明
JW1572是一種恒壓控制器，適用于帶PFC的非隔離升壓系統。JW1572可以用較少的外圍器件實現出色的線路和負載調節率、高效率和低系統成本。
1.動
當VCC充電到VCC啟動電壓(VcsT) 時GATE驅動器開始切換。當電壓閉鎖(VccuVLo)下的VCC低于VCC時，IC停止開關
2.恒壓控制
JW1572控制輸出電壓的FB引腳的信息。輸出電壓為
電感量
VIN-輸入電壓
LpK是一個開關周期內的峰值電流，極大值 (lpKMAx)由MOSFET電流傳感電阻 (Rcs)所限制。IPK最大值
逐周期限制電壓
當功率MOSFET關斷時，電感電流開始減小。當電感電流為零時，功率MOSFET再次導通MOSFET的關斷時間可計算為。
