led高壓線性驅動ic長運通cyt1000ae面板燈驅動電源
2023-04-18 10:02 led高壓線性驅動ic 長運通cyt1000ae面板燈驅動電源 瀏覽次數：（）
LED可控硅
led高壓線性驅動ic長運通cyt1000ae面板燈驅動電源方案ic，是一款適合于AC 220V、110V電壓輸入，單顆電流60mA且可以多顆并聯應用以達到大電流的效果，能夠做大W瓦數面板燈具的驅動。
概述
cyt1000Ae是一款線性恒流IC，輸出電流可調，恒流精度高，應用方案簡單，成本和阻容降壓相當，具有過溫保護功能，更安全，更可靠。
特點
（1）輸出電流可調5mA-60mA，
（2）恒流精度可以達到±3%；
（3）具有過溫保護功能；
（4）無EMC問題；
（5）芯片與PCB可以共用鋁基板；
（6）線路簡單，成本低廉；
（7）封裝：ESOP-8；
應用領域
（1）球泡燈
（2）日光燈
（3）筒燈
（4）吸頂燈
（5）工礦燈
（6）面板燈

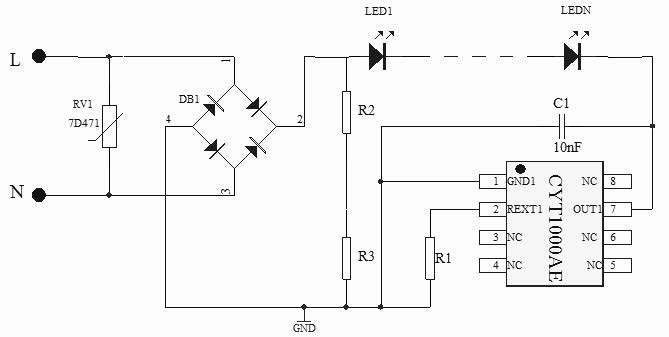

cyt1000ae高PF值0.9高效率80%低成本方案
在上述方案中：
輸入電壓AC220V時LED串聯電壓控制在220-240V之間，LED燈串電壓低會加大IC損耗，降低電源轉換效率.此方案線路PF值在0.9左右；當LED燈珠數量較少時，通過選取適當?shù)慕祲弘娙葜岛驼{(diào)節恒流值，可以達到最佳的電源效率和PF值，適合于3-5W光源模組；
電容C2主要起到抗浪涌緩沖作用，避免IC瞬間被擊穿，提高產品可靠性；
電阻RS可用于調節LED的恒流值，具體計算見IC輸出電流特性。
