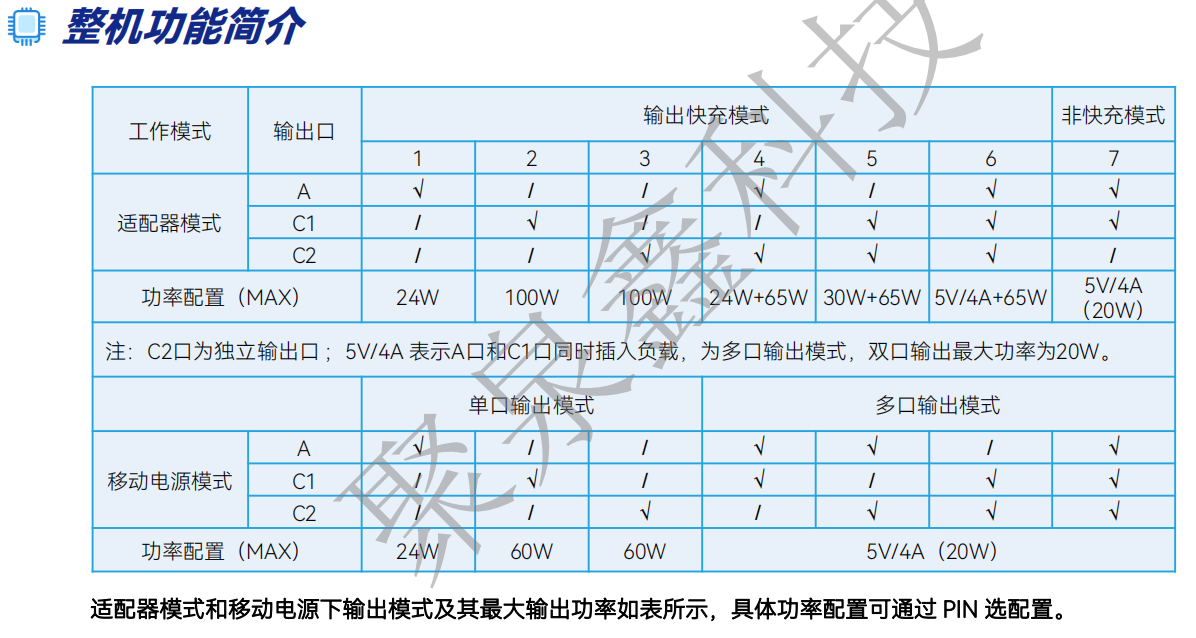

整機功能簡介

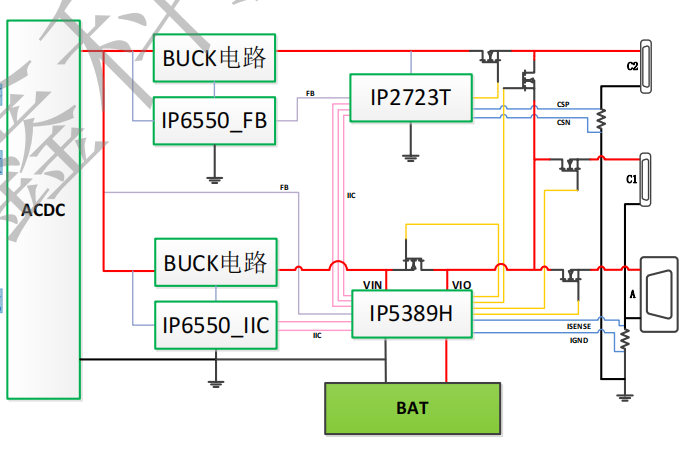

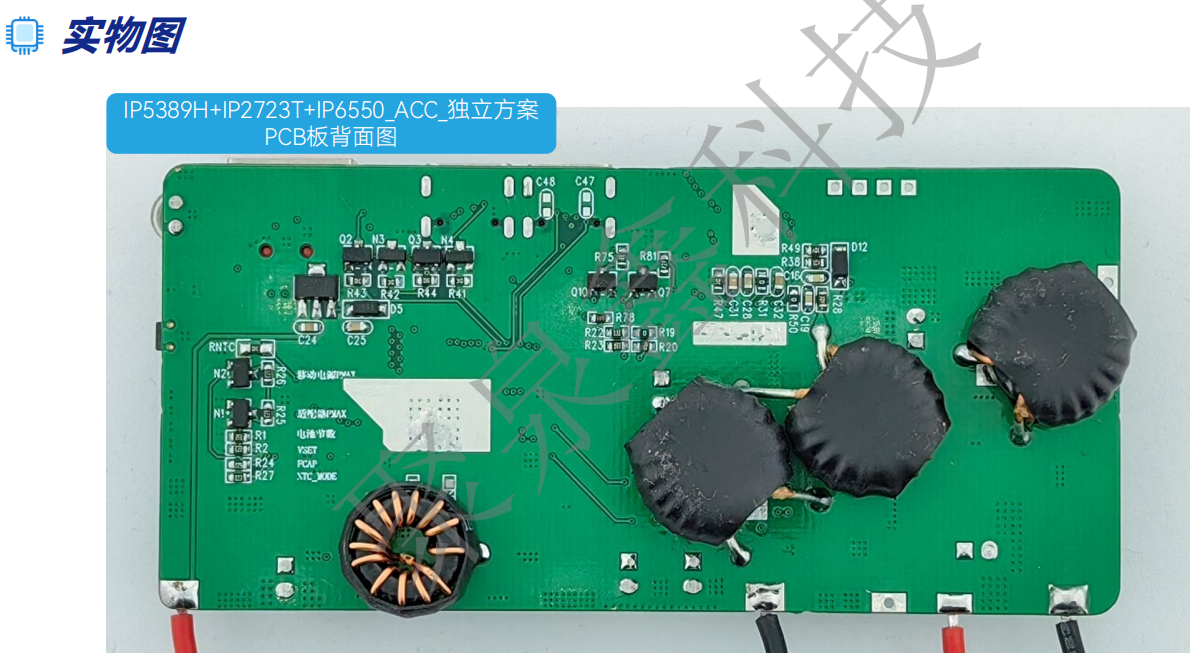

IP5389H+IP2723T+IP6550_ACC 獨立輸出方案包含一個 USB-A 接口和 兩個 TYPE-C 接口，整體框架示意圖如圖所示：

適配器模式：

 ? 兩個C口只做輸出，配置為 DFP 模式 ? 單口支持快充輸出，雙C口支持獨立輸出，C1&A口同時輸出時只有 5V電壓

? IP5389H 通過 IIC 控制 IP2723T 進行 FB 調壓，IP5389H 還可以通過 FB 調整 AC-DC 的輸出電壓，以減少效率損失 ? 適配器模式下輸出的同時給電池充電，打開輸出10s 后給電池充電。 充電的功率為：（適配器設置功率-輸出功率）* 80% ? 輸出功率大于適配器設置功率的 80% 時停止給電池充電，給電池充 電的最大功率為移動電源設置的功率

移動電源模式： ? 單 C1 口支持快充輸入輸出

? 單 C2/A 口支持快充輸出

? 多口輸出只有 5V 擋位

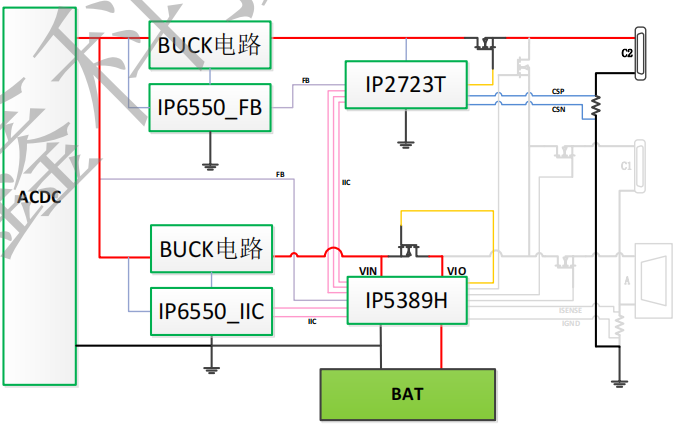

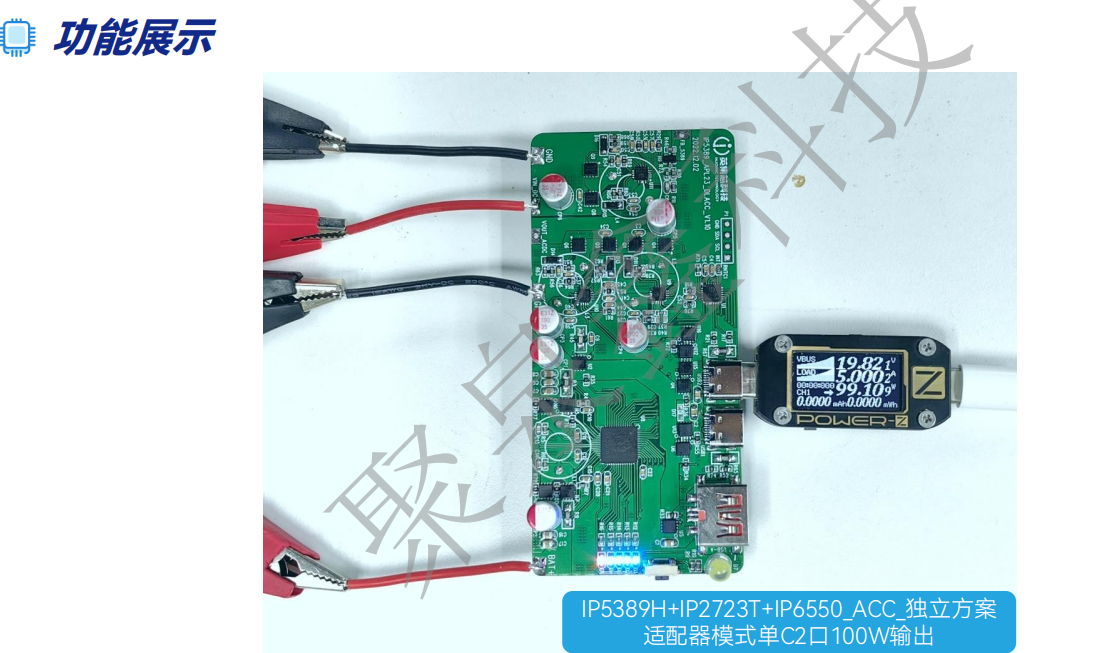

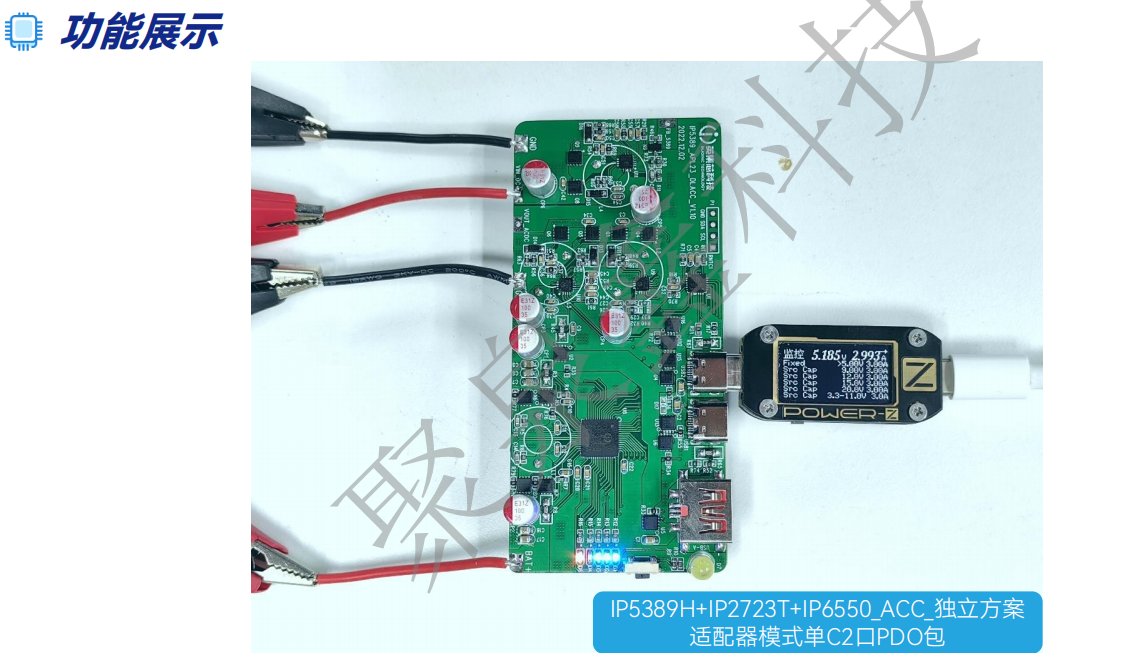

適配器模式下，單 C2 口輸出：  適配器模式下單 C2 口電流路徑如右圖所示。 IP5389H 檢測到 C2 口接入負載后，通過 IIC 控制 IP2723T，進而 對前端 IP6550_FB 進行 FB 調壓，實現適配器下 C2 口快充輸出。 在 C2 口輸出的同時，前端 AC-DC 多余的電還通過 IP5389H 給電 池充電。 C2 口的電流由 IP2723T 的 CSP&CSN 采樣獲得。

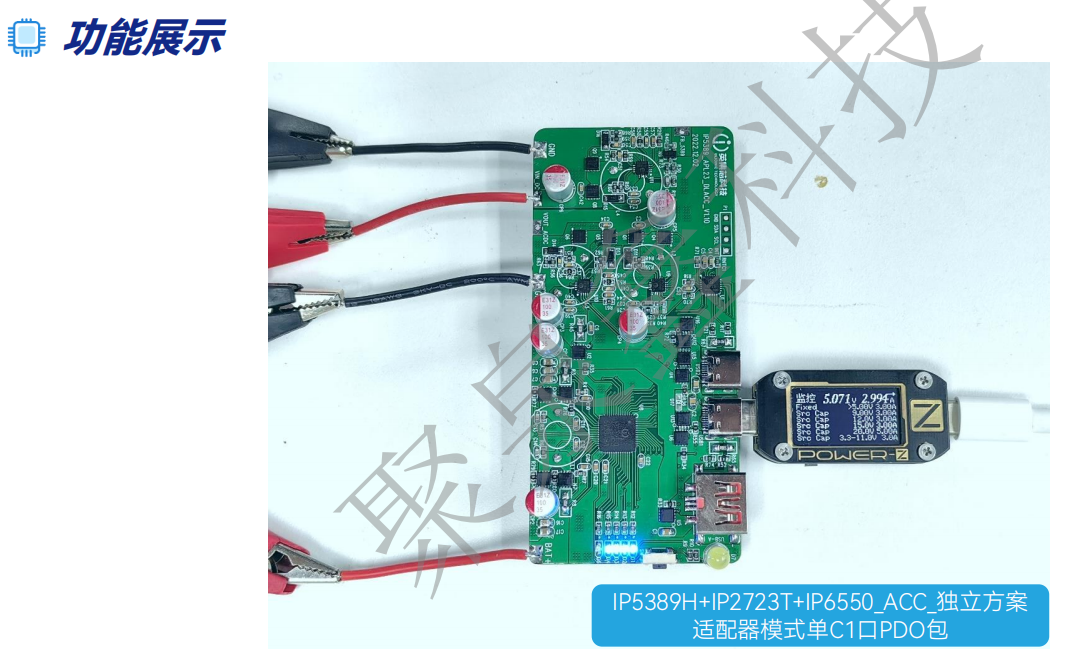

適配器模式下，單 C1 口輸出：  適配器模式下單 C1 口電流路徑如右圖所示。 IP5389H 檢測到 C1 口 接 入 負 載 后 ， 通 過 IIC 配 置 前 端 IP6550_IIC的輸出電壓，實現適配器下 C1 口快充輸出。 在 C1 口輸出的同時，前端 AC-DC 多余的電還通過 IP5389H 給 電池充電。 單 C1 口的電流由 IP5389H 的 ISENSE&IGND 采樣獲得。

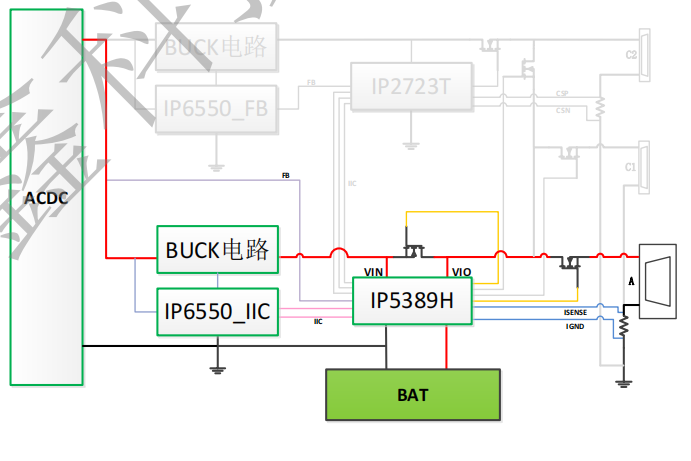

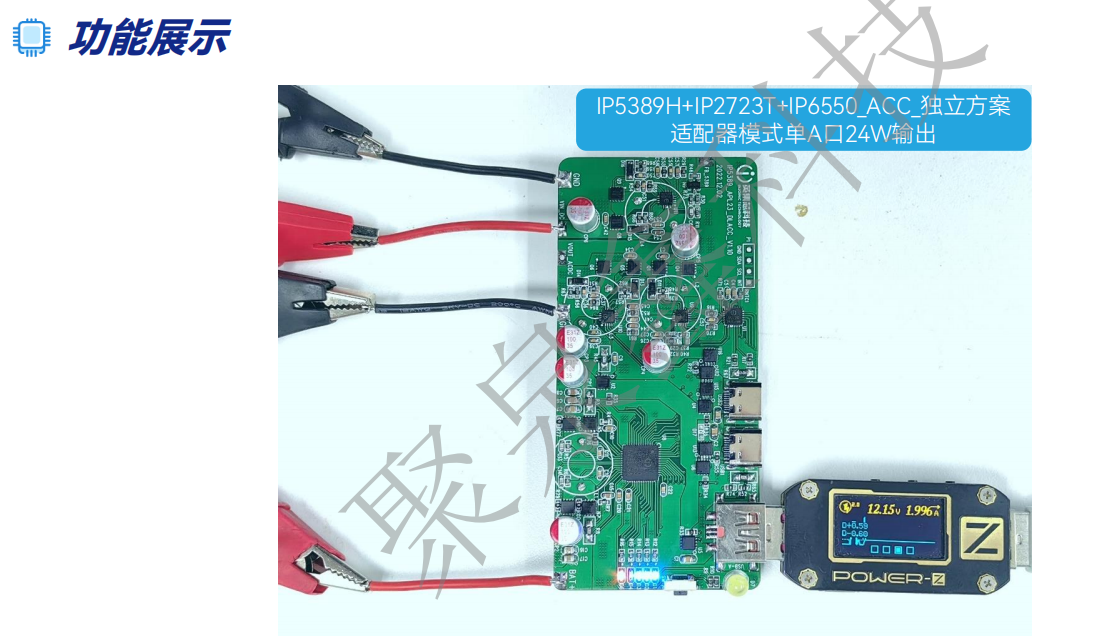

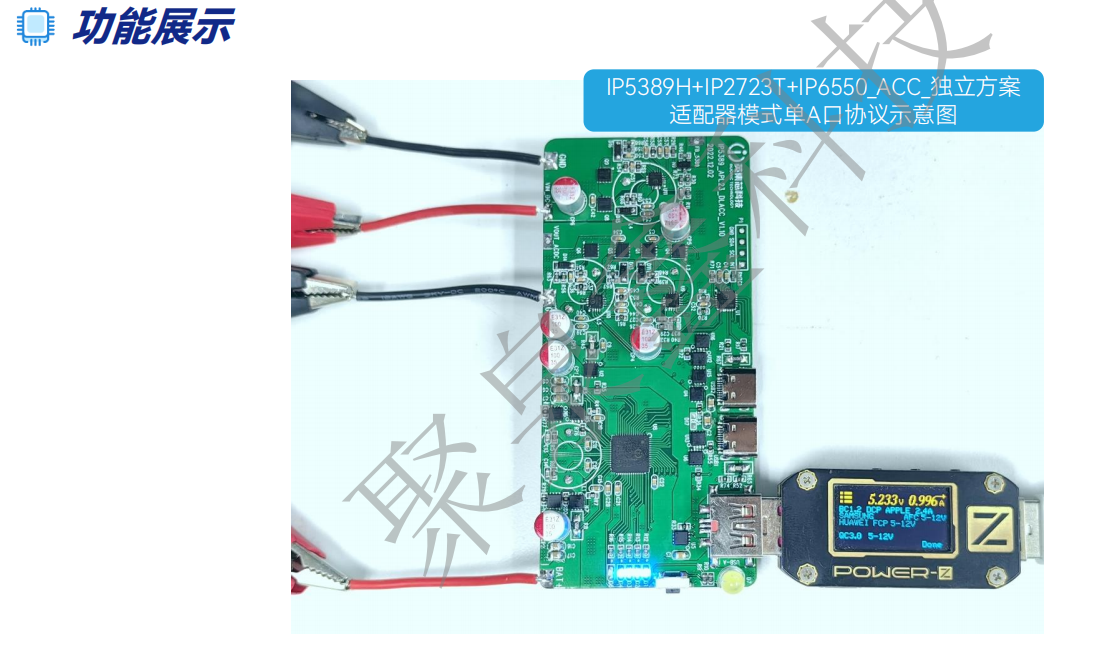

適配器模式下，單 A 口輸出：  適配器下單 A 口輸出電流路徑如右圖所示。 IP5389H 檢測到 A 口接入負載后，通過 IIC 配置前端 IP6550_IIC 的輸出電壓，實現適配器下 A 口快充輸出。 在A口輸出的同時，前端 AC-DC 多余的電還通過 IP5389H 給電 池充電。 單A口輸出時，A口的電流由IP5389H 的 ISENSE&IGND 采樣獲得。

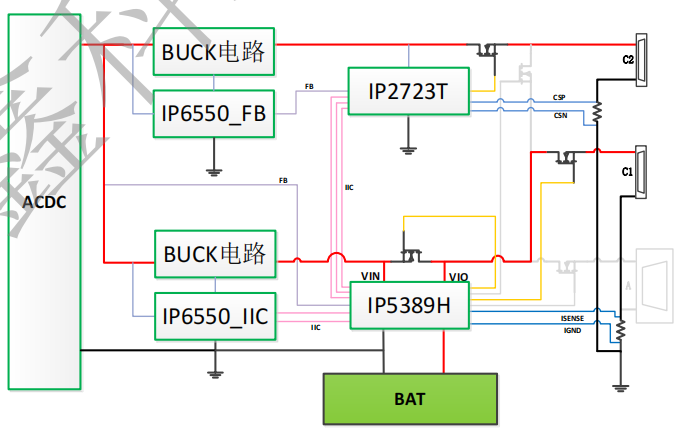

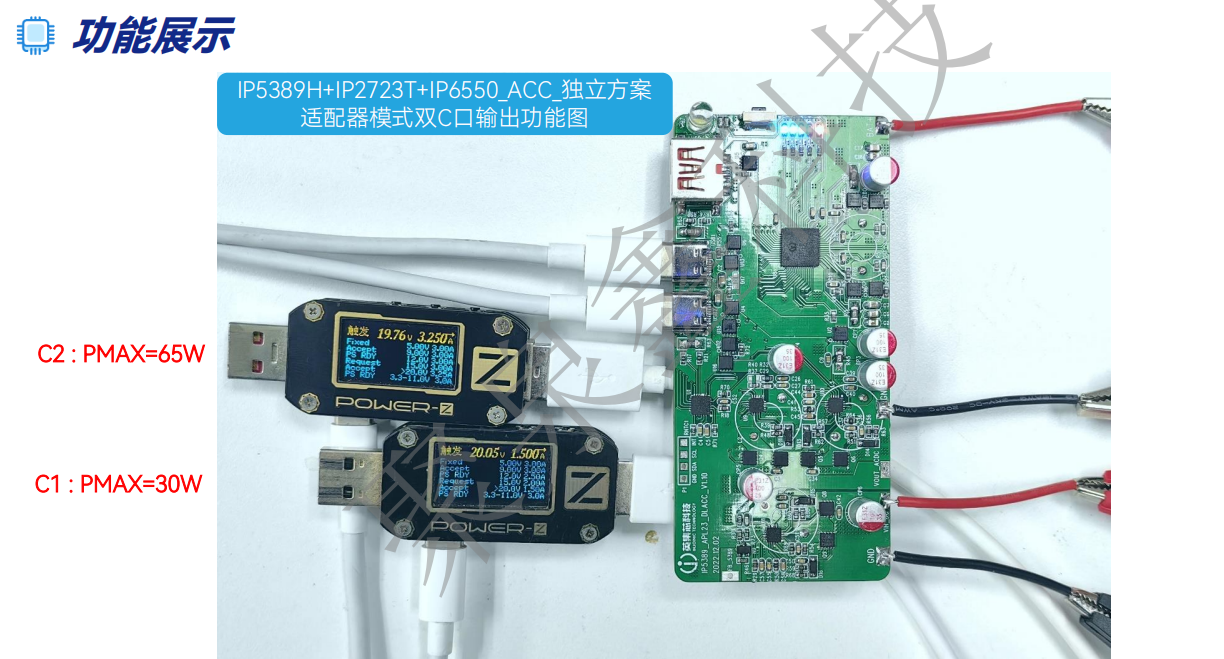

適配器模式下，雙C口輸出：  適配器下雙 C 口電流路徑如右圖所示。 適配器模式下，雙C口輸出時，IP5389H 通過 IIC 控制 IP2723T， 進而通過 FB 調壓調節前端 IP6550_FB 的輸出電壓，實現 C2 口 獨立輸出。同時，IP5389H 還通過 IIC，配置前端 IP6550_IIC 的輸 出電壓，實現 C1 口的獨立輸出。

在輸出的同時，前端AC-DC多余的電還通過 IP5389H 給電池充電。 C2 口的電流由 IP2723T 的 CSP&CSN 采樣獲得。 C1 口的電流由 IP5389H 的 ISENSE&IGND 采樣獲得。

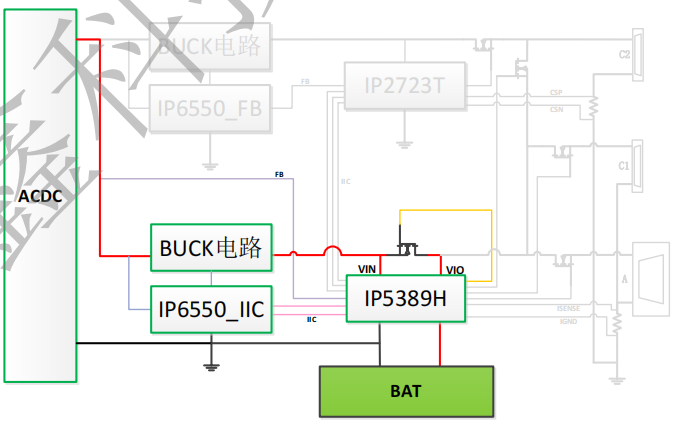

適配器模式下，無負載插入：  適配器下無負載插入時電流路徑如右圖所示。 IP5389H 檢測到各個輸出口無負載插入后，通過 IIC 配置前端 IP6550_IIC 輸出 20V 電壓，實現通過 IP5389H 給電池 20V 充電， 給電池充電的最大功率為移動電源設置的功率。

移動電源模式：

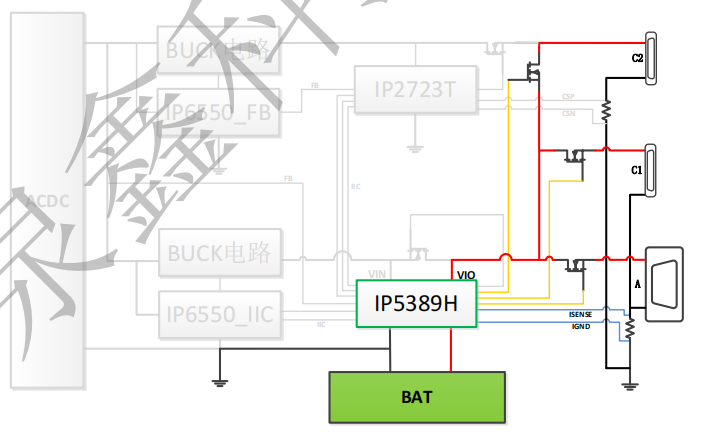

 移動電源模式示意圖如右所示。

? 單 C1 口支持快充輸入輸出

? 單 C2/A 口支持快充輸出

? 多口輸出只有 5V 擋位

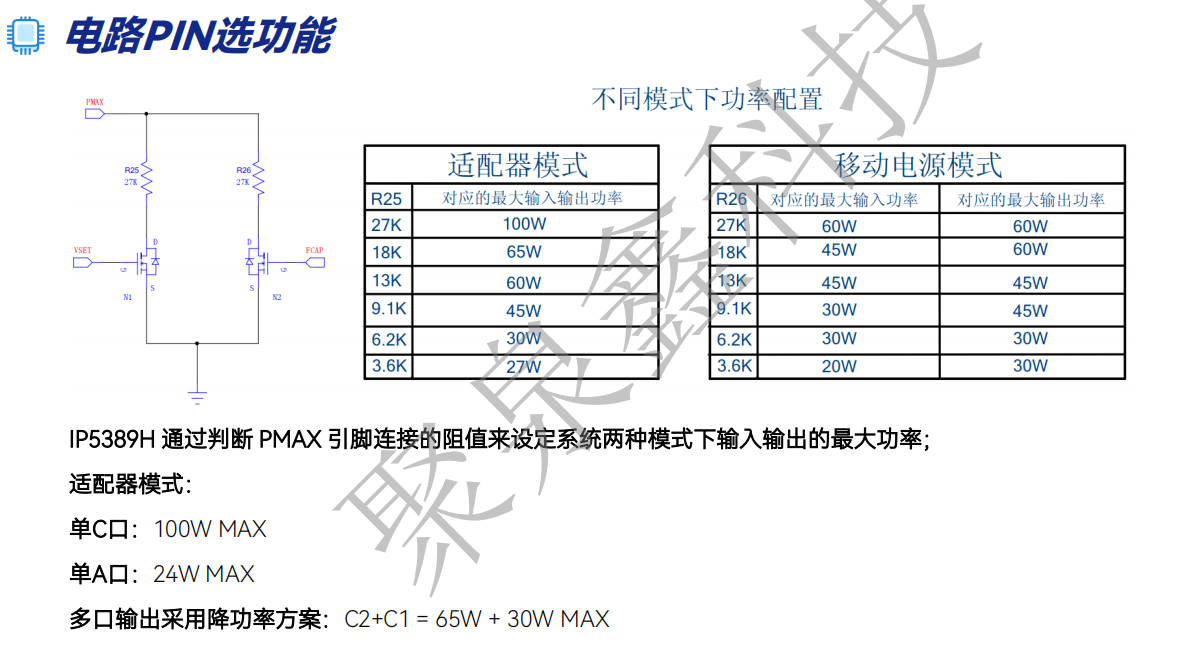

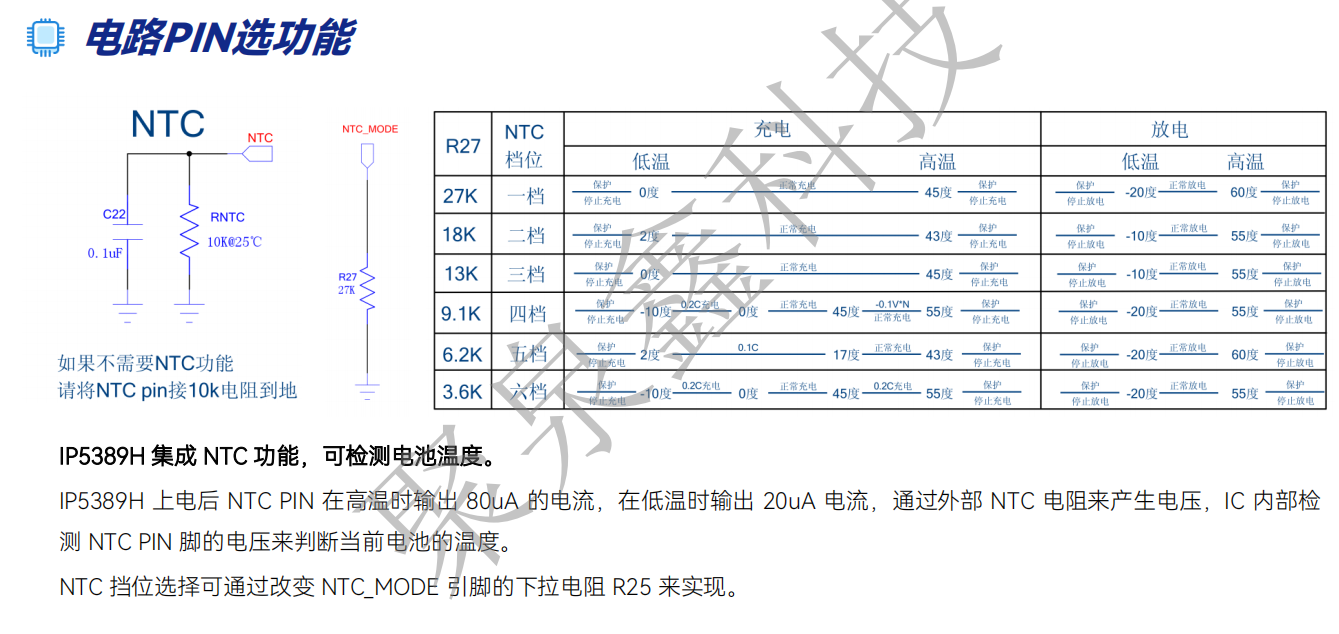

IP5389H 通過在 VSET 引腳上輸出 80uA 電流，外接不同的電阻到 GND 來設定電池類型，從而改變電量 顯示閾值、給電池充電的恒壓電壓以及保護電壓 ； IP5389H 通過在 FCAP 引腳上輸出 80uA 電流，外接不同的電阻到 GND 來設定單節電池的容量 ； IP5389H 通過判斷 BAT_S1 引腳的高低電平來設定電池串聯數量。

功能測試

移動電源工作模式

? 方案默認電池類型 4.2V，配置 2 節電池，在 BAT 和 GND 之間接入 8V 電壓，首次上電需要充電激活 IC ；

? IC 激活后首先檢查燈顯、按鍵和照明等功能是否正常，然后測試充放電功能，檢查充電時非 PD 協議的限流是否正常，檢查放 電時各種協議下是否正常進入快充狀態 ；

? 測試各個輸出口是否正常輕載及其輕載時間，移動電源模式下輕載電流為 80mA，PD協議下輕載時間為 16min，其他協議輕載 時間為 32s , 多口轉單口輕載時間為16s 。

適配器工作模式

 ? 在 BAT 和 GND、VIN_DC 和 GND 之間分別接入 8V 和 25V 電壓，使系統工作在穩定狀態 ；

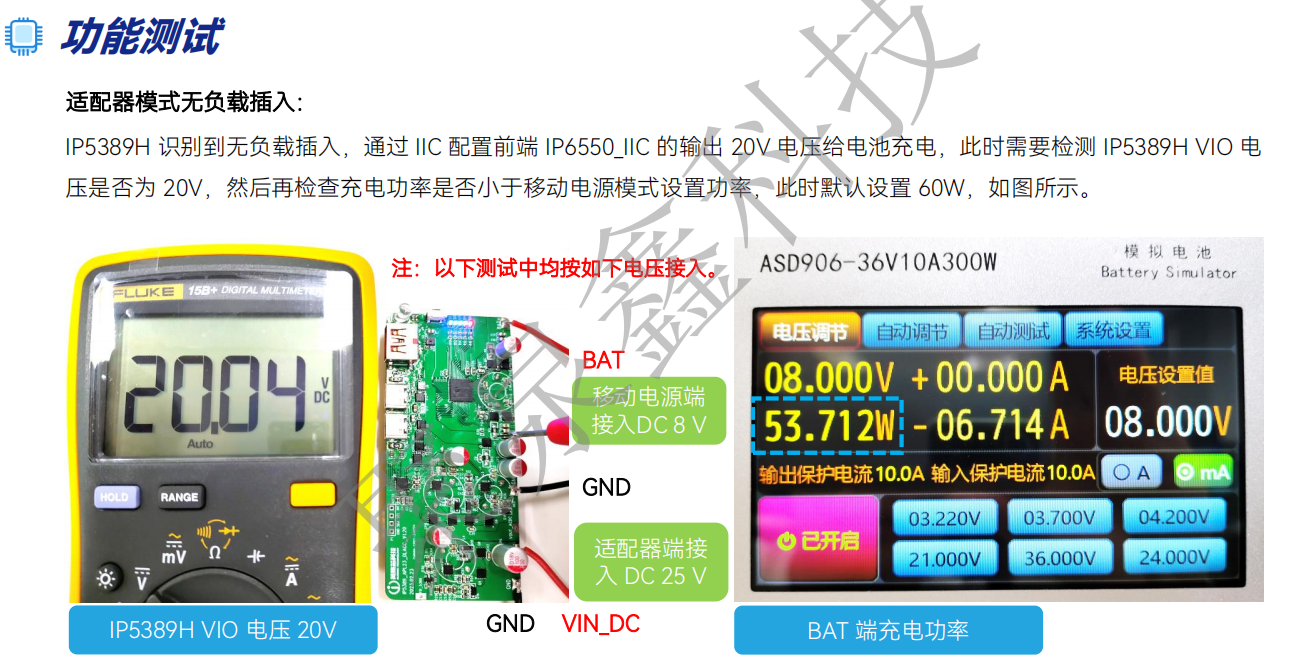

? 當沒有負載插入時，IP5389H 通過 IIC 配置前端 IP6550_IIC 的輸出 20V 電壓給電池充電，檢查 VIO 電壓是否正常和充電功率是 否小于移動電源模式設定功率 ；

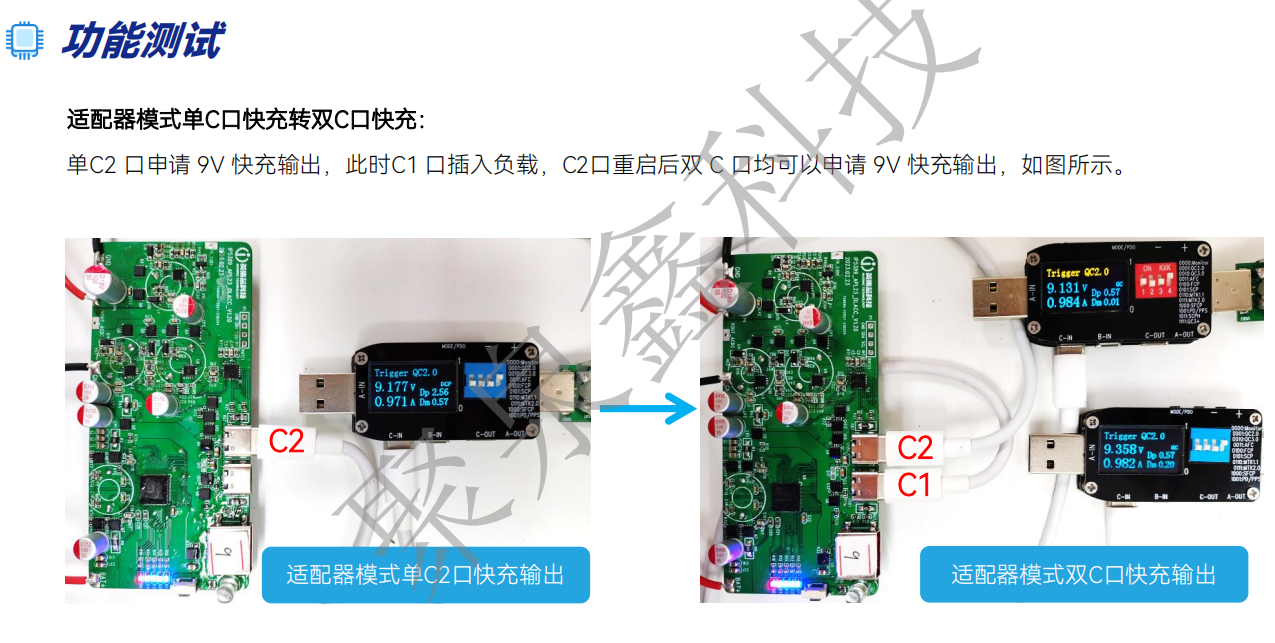

? 當有負載插入時，檢查 IP6550_FB 或者 IP6550_IIC 是否正常降壓輸出以及前端電路是否將多余的電通過 IP5389H 給電池充電 ；

? 測試各個輸出口是否正常輕載及其輕載時間，適配器模式下輕載電流為 80mA，PD協議下輕載時間為 16min，其他協議輕載時 間為 32s，多口轉單口輕載時間為16s 。
